Descrição do produto

Visão Geral
N ° de Modelo. SFR-SLG
Certificação ISO9001: 2000, CCC
Formato All Tipo embalado
Tensão de Operação Baixa Tensão
Tamanho 1 Unidade
Material da concha Liga de Alumínio
Nome do produto correção do fator de potência compensação reativa capa
Capacidade de compensação de gabinete único 100 ~ 500 kvar
Modo de trabalho automático ou manual
Tensão nominal da rede 480v ac 60hz
Potência reativa avaliada 400 kvar
Interface do visor LCD
Interface de comunicação RS485
Método de arrefecimento arrefecimento por ar forçado
Serviço OEM ODM
Embalagem caixas de madeira
Grau de protecção IP IP20
Garantia 1 anos
Temperatura de armazenamento -25℃~55℃
Peso bruto único 400.000 kg
Ruído < 65 dB(A)
Pacote de Transporte 1000 * 1000 * 2200mm
Origem China
Capacidade de Produção 20000 unidades/por mês
Descrição do produto
Painel de Controle de Banco de Capacitores de Baixa Tensão para Correção do Fator de Potência
Condensador de 200Kvar Banco filtro harmónico de compensação de potência reactiva dinâmica
O sistema de condensadores comutados de tiristor foi concebido para uma rede de distribuição de baixa tensão de 0,4 kV. Inclui os interruptores de tiristor, condensadores e reactores, utilizando como nova geração de módulo de compensação com funções de poupança de energia, redução da perda de linha, melhoramento do factor de potência e melhoramento da qualidade de energia.
Painel de Controle de Banco de Capacitores de Baixa Tensão para Correção do Fator de Potência
Painel de Controle de Banco de Capacitores de Baixa Tensão para Correção do Fator de Potência
Painel de Controle de Banco de Capacitores de Baixa Tensão para Correção do Fator de Potência
Painel de Controle de Banco de Capacitores de Baixa Tensão para Correção do Fator de Potência
Painel de Controle de Banco de Capacitores de Baixa Tensão para Correção do Fator de Potência
Painel de Controle de Banco de Capacitores de Baixa Tensão para Correção do Fator de Potência
Fotos detalhadas

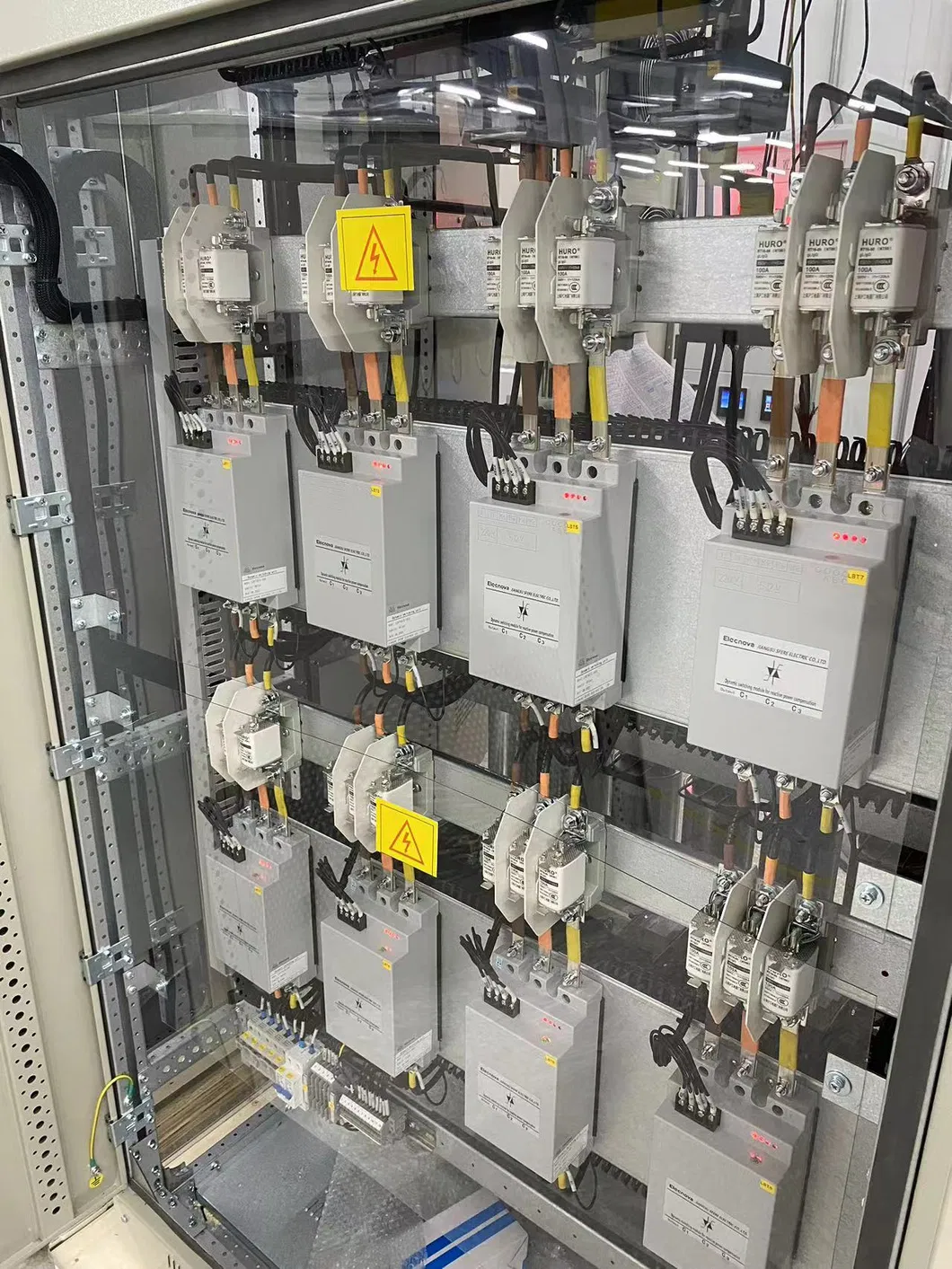

Interruptor de tiristor
A unidade de comutação dinâmica da série LBT refere-se a um tipo de interruptor rápido sem contacto com elevada fiabilidade e é utilizada em equipamento de compensação dinâmica do factor de potência. É especialmente aplicável a ocasiões de comutação que requerem comutação rápida e sem desgaste. É normalmente aplicado em situações em que a mudança reactiva é frequente, como equipamento de elevação, elevador e máquina de soldadura eléctrica.
Interruptor de tiristor
Especificações do Interruptor de Tiristor
Fonte de alimentação em funcionamento AC220V ± 20%
Capacidade de comutação 15 ~ 50 000 000 000 000
Tensão de controlo 5 ~ 15 V CC
Tempo de comutação ≤ 20 ms
Resistência da tensão de contacto 1600 V.
Modo de arrefecimento arrefecimento activo do ar
Temperatura ambiente - 25ºC ~ 70ºC
Humidade ambiental ≤ 85%
Altitude máxima permitida ≤ 2.000m (5.000m podem ser personalizados)
Vida útil 10 ^ 6 vezes
Dimensão externa 116 (largura) × 214 (altura) × 186 (profundidade) mm
Dimensão do orifício de instalação 35 (largura) × 198 (altura) mm

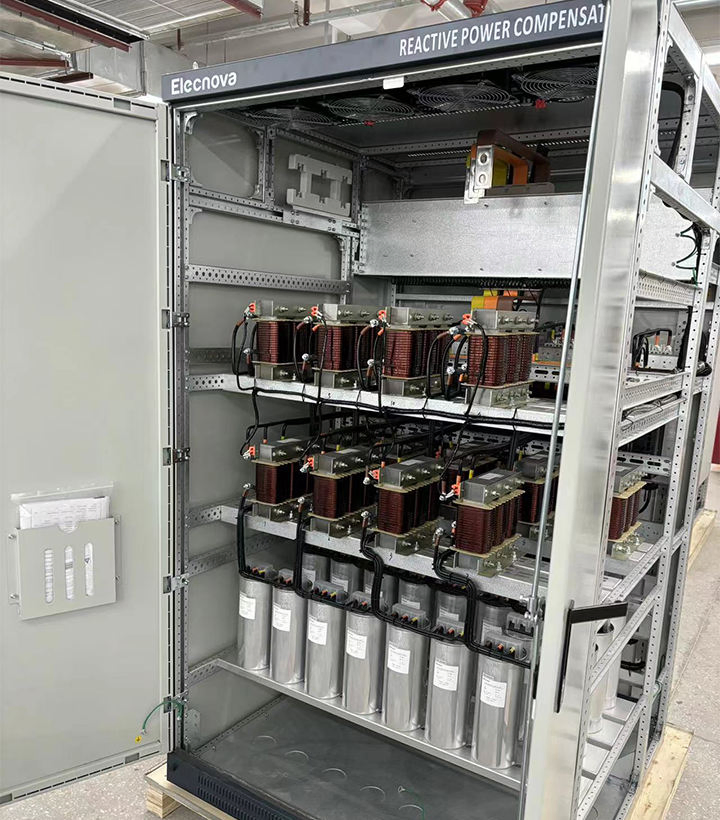

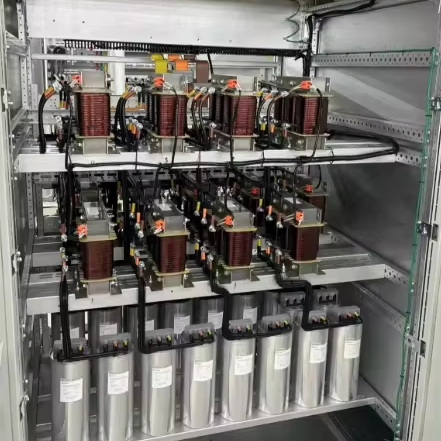

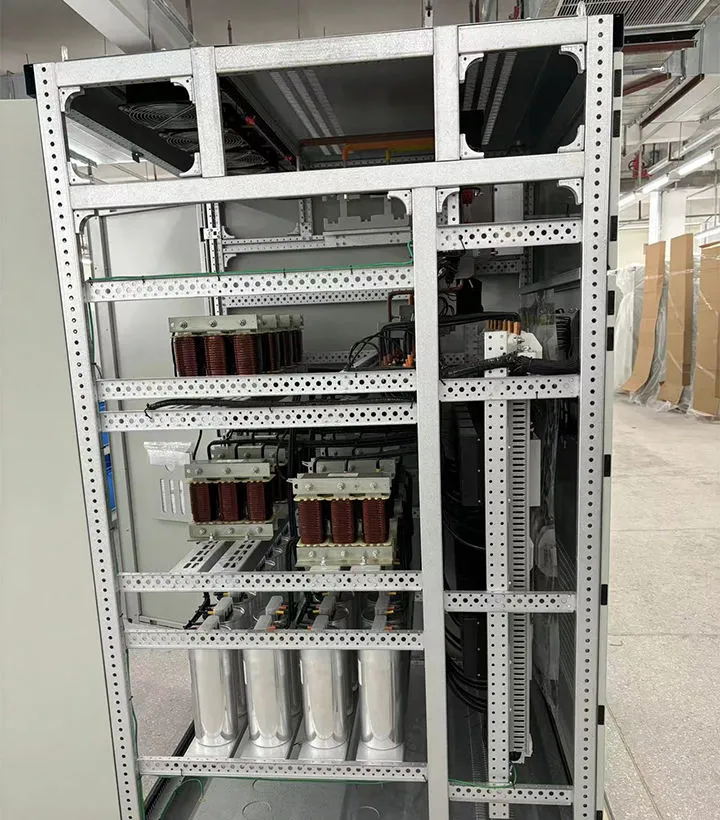

Condensador e reator
Condensador e reator
A série SLG é uma combinação de reatores de filtro e capacitores que são exatamente combinados e calculados de acordo com o coeficiente de reactância e a capacidade de saída por meio de design profissional.
  • Montagem e substituição convenientes;
  • Reactores para a adaptação dos harmónicos a locais mais complexos;
  • O condensador tem função de auto-recuperação e elevada fiabilidade;
  • Pode ser combinado numa grande gama de capacidade, até 400 kvar.
Componente Parâmetro Especificação
Condensador Sobrecorrente 1,7Em
Tensão nominal 480 V.
Tolerância de capacidade - 1% ~ 3%
Tangente do ângulo de perda tanδ ≤ 0.1
Taxa de desequilíbrio trifásica < 105%
Humidade relativa ≤ 85%
Temperatura ambiente - 25ºC ~ 55ºC
Reator Tensão nominal 400 V (trifásica)/230 V (monofásica)
Sobrecorrente 1,7Em
Erro indutivo ± 3%
Instalação Horizontal ou vertical
Temperatura ambiente - 25ºC ~ 105ºC

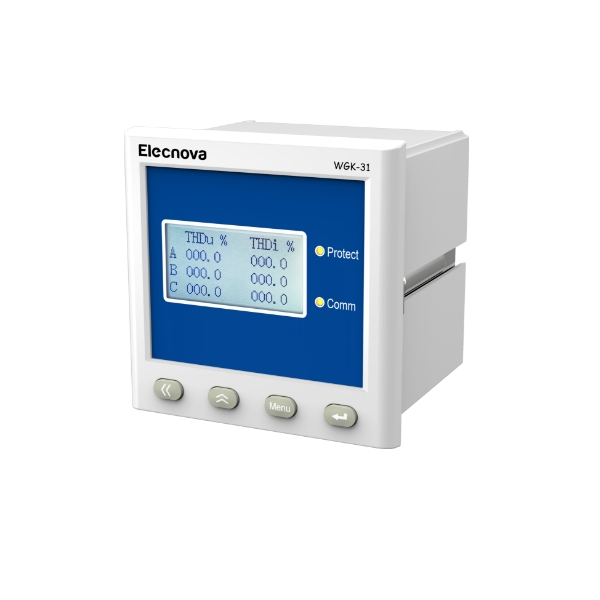

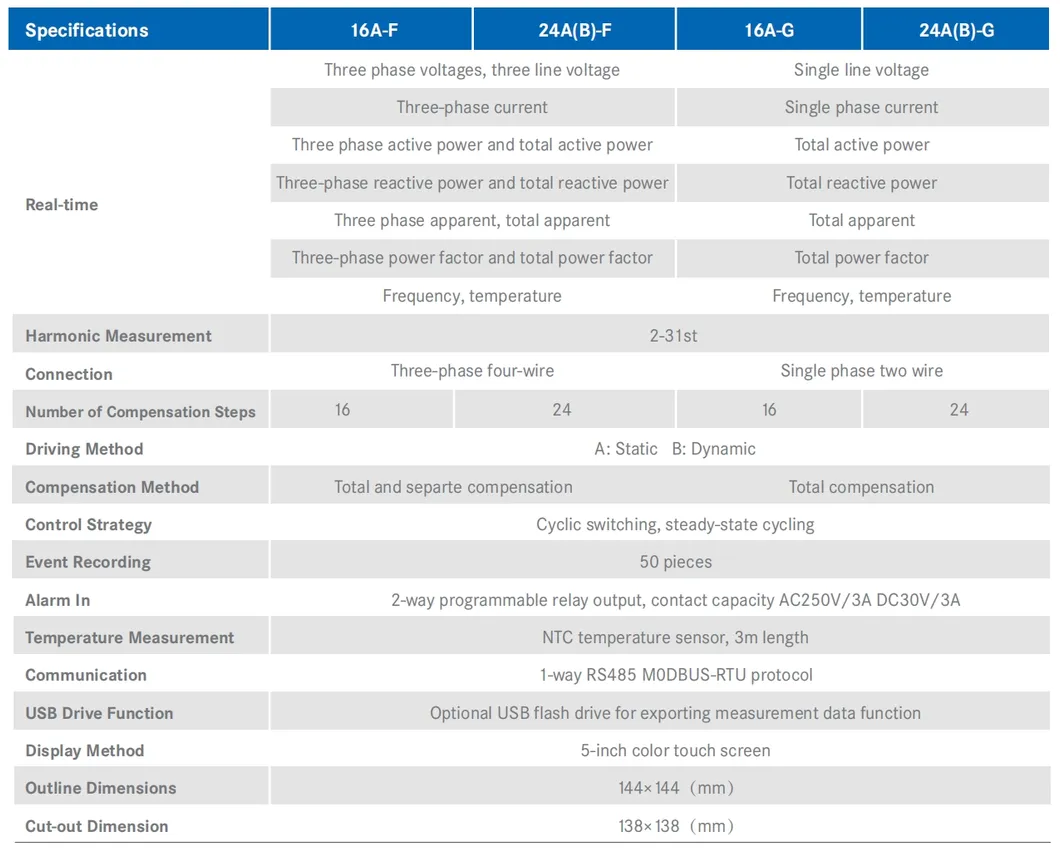

Controlador PFC
Painel de Controle de Banco de Capacitores de Baixa Tensão para Correção do Fator de Potência
Recursos principais do controlador PFC
  • O modelo refere-se ao design totalmente digital e adopta algoritmo de amostragem AC.
  • O modelo possui interface de barramento padrão RS-485 e suporta protocolo de comunicação Modbus-RTU;
  • O modelo pode ser de libertação de perda de pressão após a suspensão da alimentação da rede eléctrica durante mais de 15 ms;
  • É permitido definir a capacidade de saída de cada circuito de saída ao mesmo tempo.
Painel de Controle de Banco de Capacitores de Baixa Tensão para Correção do Fator de Potência

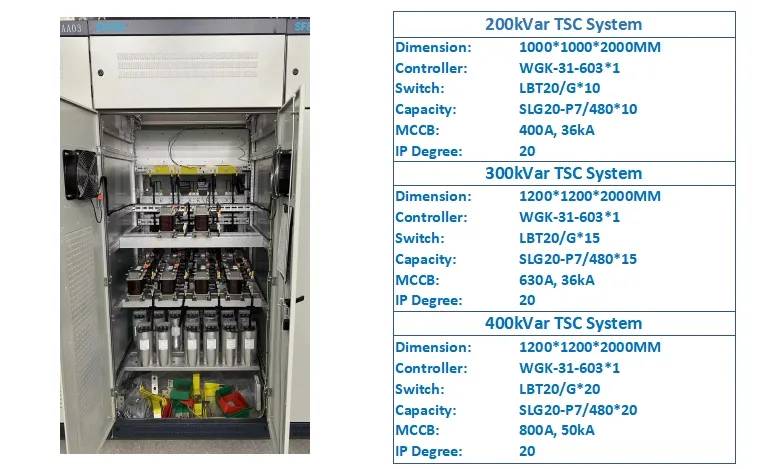

Selecção da capacidade
Painel de Controle de Banco de Capacitores de Baixa Tensão para Correção do Fator de Potência
Painel de Controle de Banco de Capacitores de Baixa Tensão para Correção do Fator de Potência

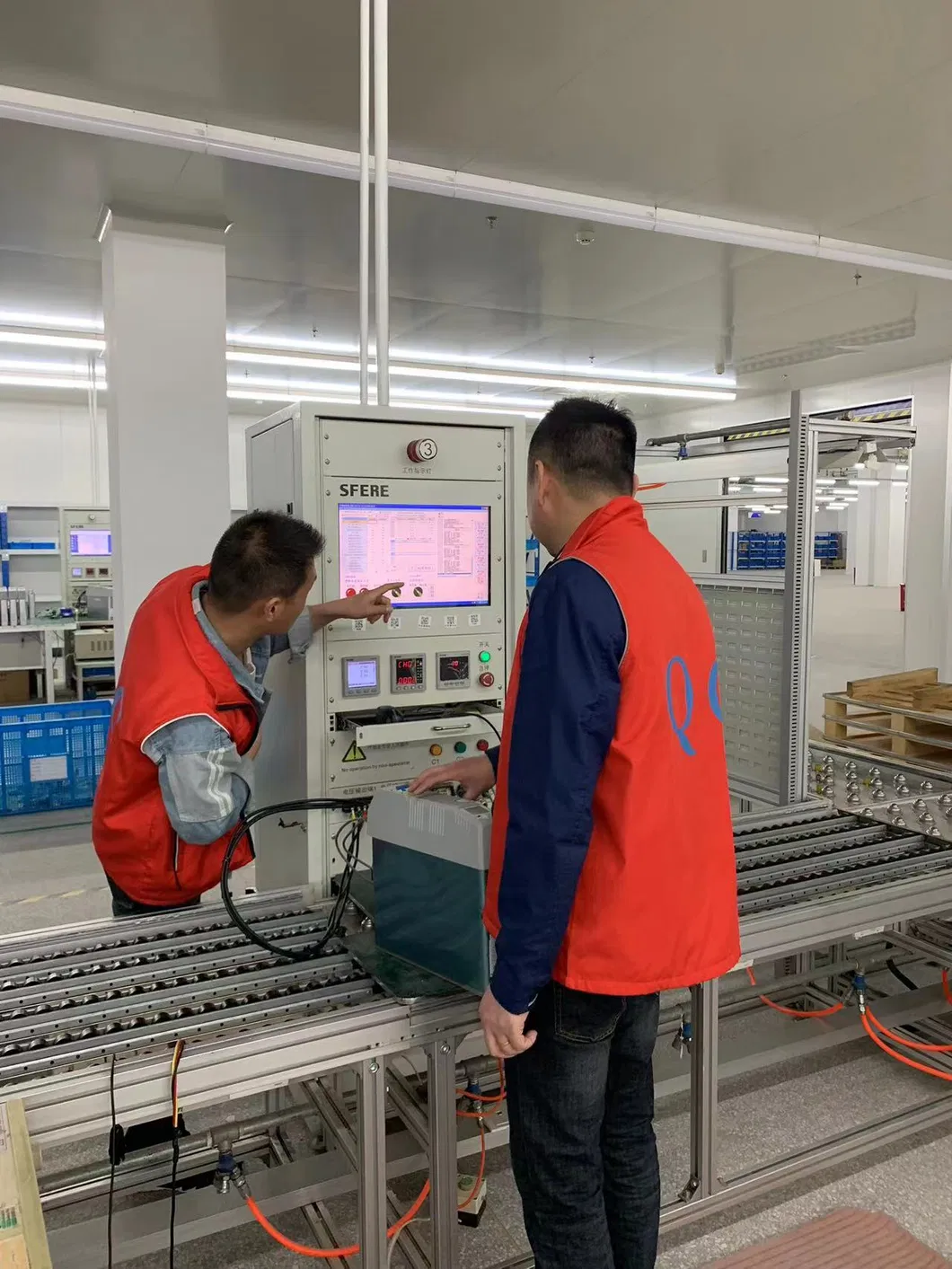

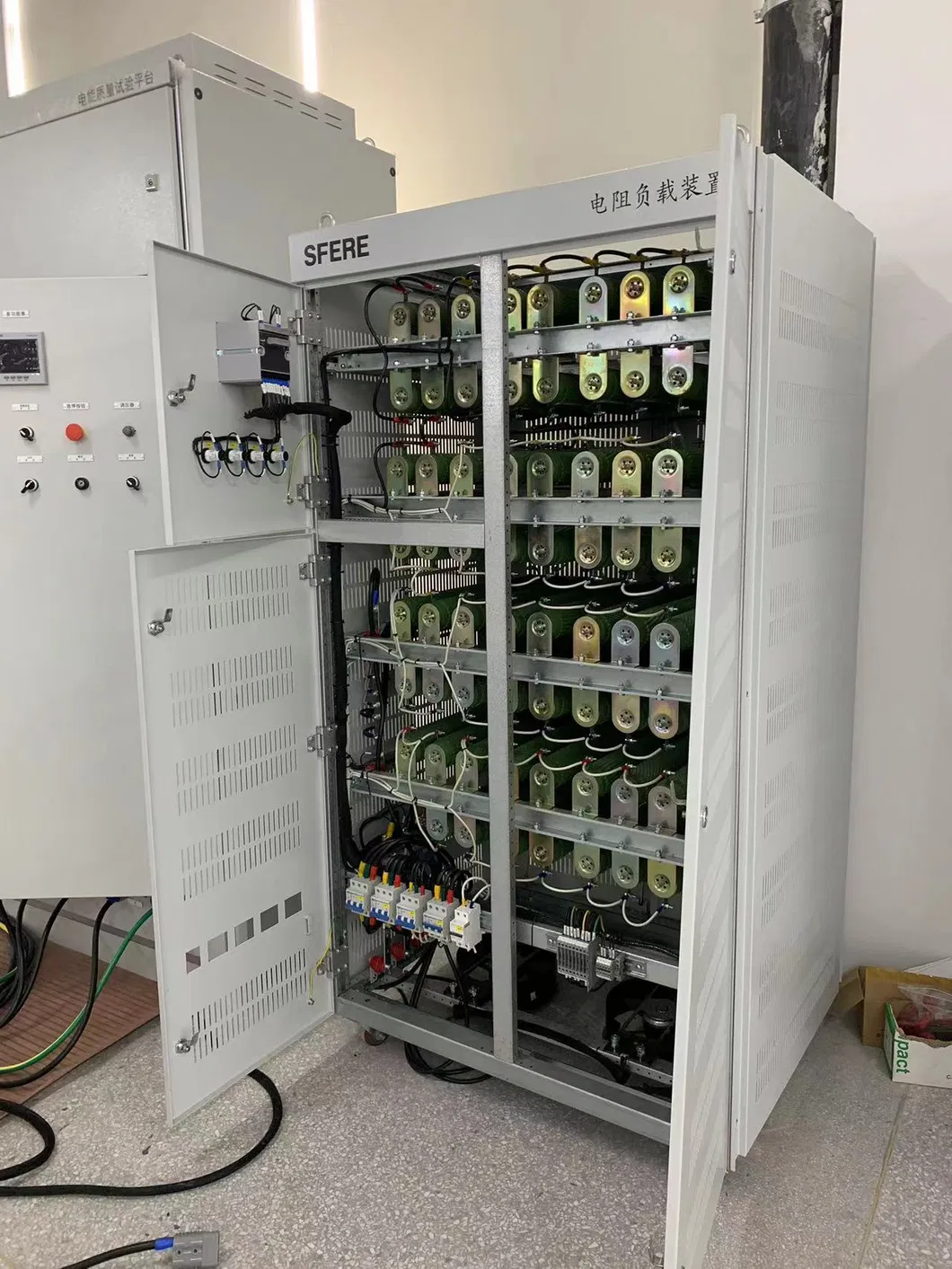

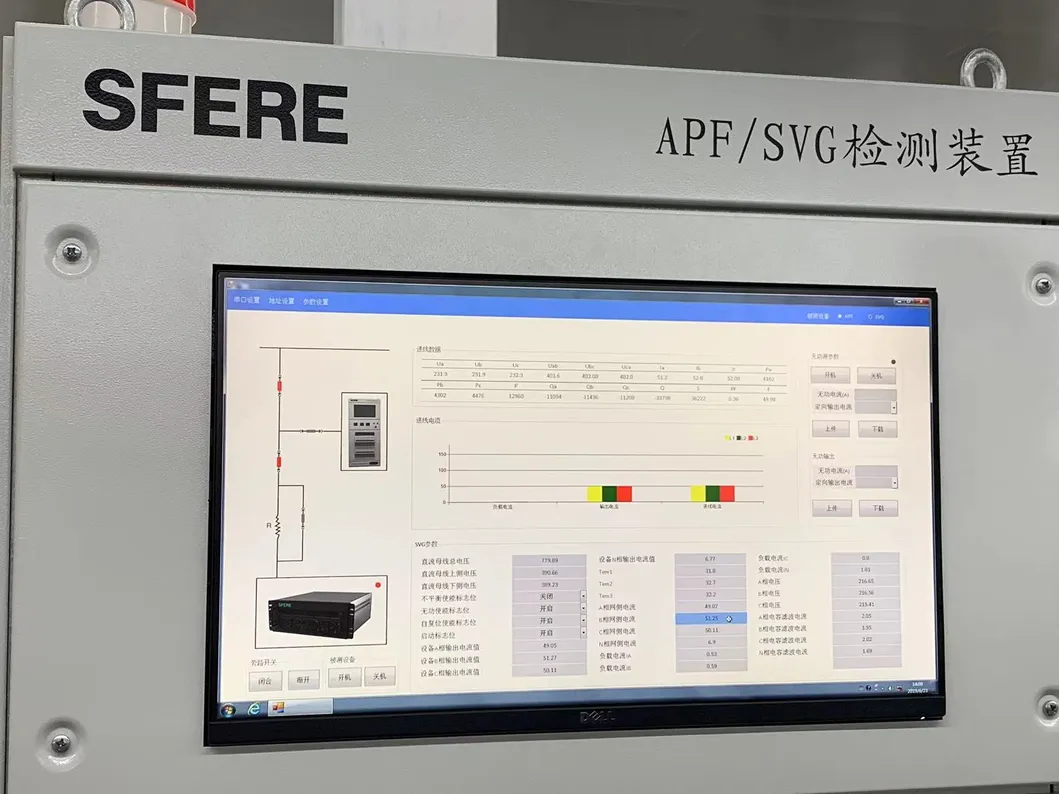

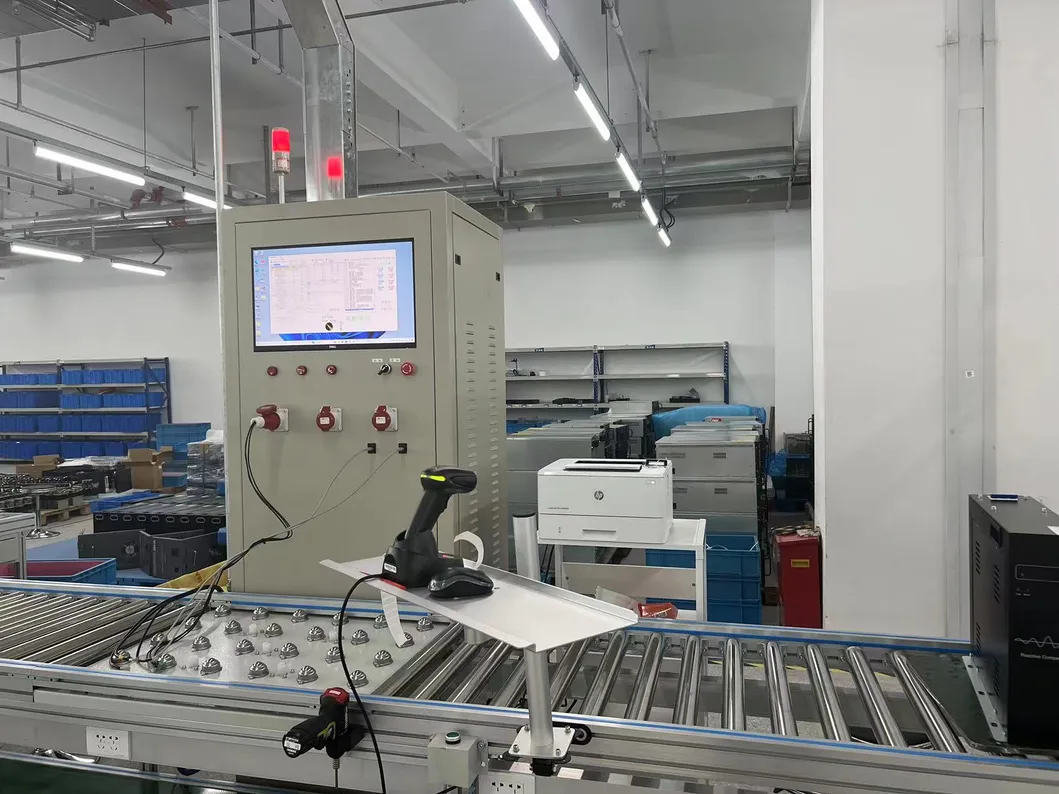

Equipamento de teste
Equipamento de teste
Equipamento de teste
Equipamento de teste
Equipamento de teste
Perguntas Frequentes (FAQ)
Você é uma empresa comercial ou fabricante?
Somos um fabricante profissional com instalações de fabricação próprias focadas em equipamentos elétricos de alta qualidade.
A sua empresa fornece fabricação personalizada?
Sim, fornecemos serviços abrangentes de OEM/ODM aos nossos clientes. A nossa experiente equipa de Pesquisa e Desenvolvimento (I&D) projetará e otimizará as soluções com elevada eficiência.
Quanto tempo demora o vosso tempo de entrega?
O prazo é de 2 a 4 dias úteis para itens que temos em estoque e de aproximadamente 15 dias úteis para produtos fora de estoque.
Vocês fornecem amostras? É gratuito ou tem custo extra?
Sim, fornecemos uma amostra gratuita limitada a 1 unidade por item. No entanto, os custos de envio/frete devem ser assumidos pelo cliente.
Quais são os vossos termos de pagamento padrão?
Para encomendas de pequena escala (online), exigimos 100% de pagamento adiantado antes do envio. Para encomendas com valor superior a 3.000 dólares, o termo é de 30% de sinal e 70% restantes pagos antes da entrega final.
Qual é o grau de proteção IP do vosso gabinete de compensação reativa?
O equipamento apresenta uma classe de proteção padrão IP20, projetado especificamente para um desempenho seguro e estável em ambientes industriais internos.
