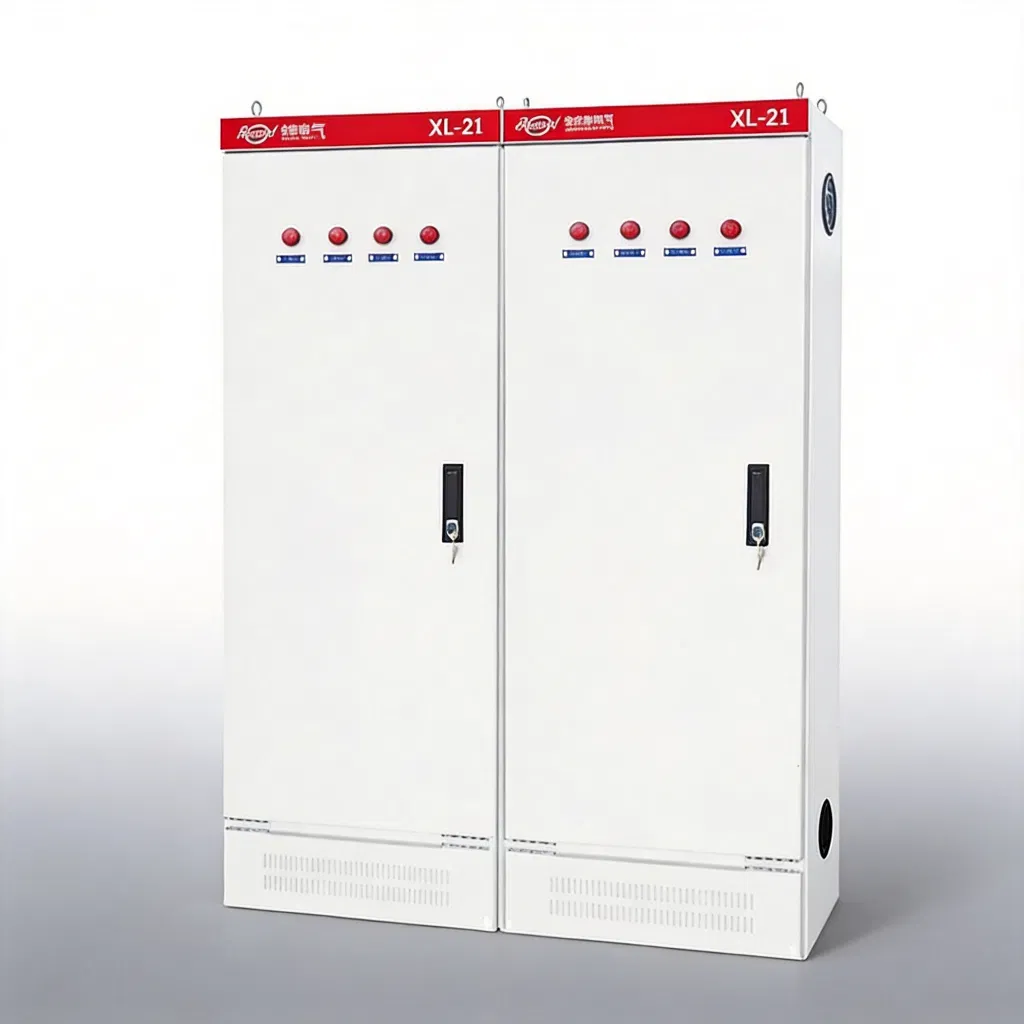

O armário de distribuição de energia XL(F) -21 funciona com sistemas CA de 500 V e inferior trifásicos (3 fios/4 fios/5 fios). Ideal para centrais eléctricas e instalações industriais, foi concebida para montagem na parede interior e manutenção na parte frontal. Possui disjuntores, fusíveis, contactores e relés térmicos para protecção contra curto-circuitos, com ligação à terra fiável, proporcionando uma distribuição estável de energia para iluminação e maquinaria.
O armário de distribuição de energia XL(F)-21 é adequado para centrais eléctricas e empresas industriais e de exploração mineira. É aplicado em sistemas de alimentação CA trifásicos de três fios, trifásicos de quatro fios e trifásicos de cinco fios com uma tensão nominal igual ou inferior a 500 V, servindo para distribuição de energia e iluminação.
O armário de distribuição de energia XL(F)-21 é uma instalação interior, concebida para instalação na parede com manutenção na parte frontal.
Temperatura ambiente: – 50 ° C a 40 ° C, com uma temperatura média de 24 horas que não exceda os 36 ° C
Altitude: Não superior a 2000 m.
Humidade relativa: Não superior a 50 % a uma temperatura ambiente de 40 C; é permitida uma humidade relativa superior a temperaturas mais baixas (por exemplo, 90 % a 20 ° C). É permitida condensação moderada devido à variação da temperatura.
Inclinação: A inclinação da instalação em relação ao plano vertical não deve exceder 5 °. O equipamento deve ser instalado em locais isentos de vibrações, impactos e ambientes corrosivos graves.
| Elemento do modelo | X | L | (F) | 21 | - |
| Significado | Código da empresa | Código da empresa | Armário de distribuição de energia integrado | Capacidade do transformador | Número do esquema do circuito principal |

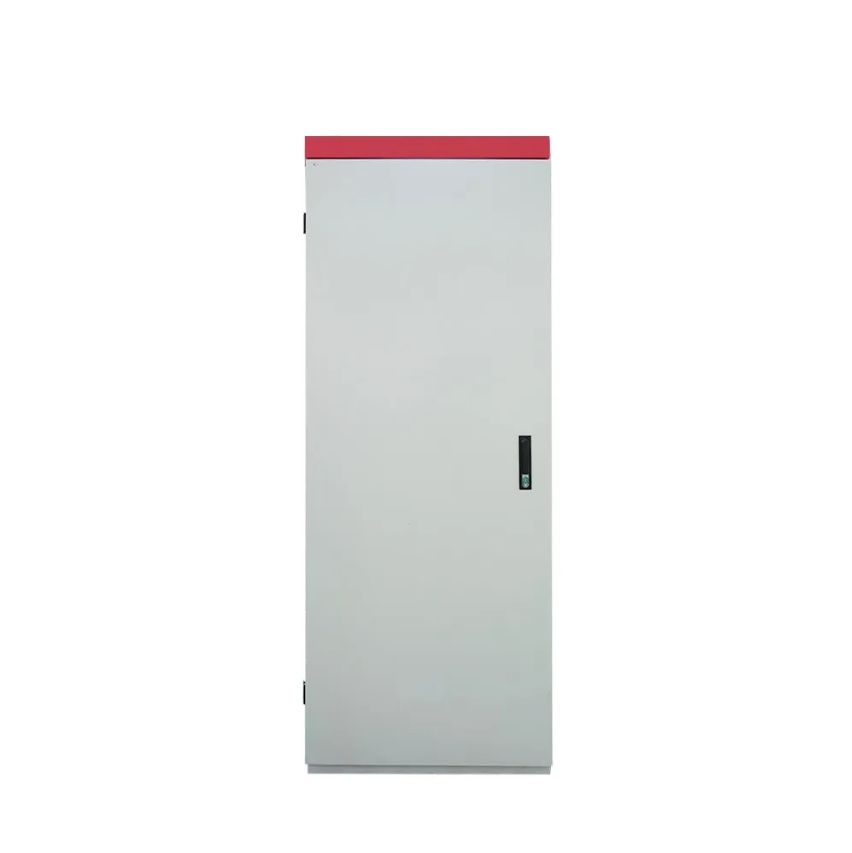

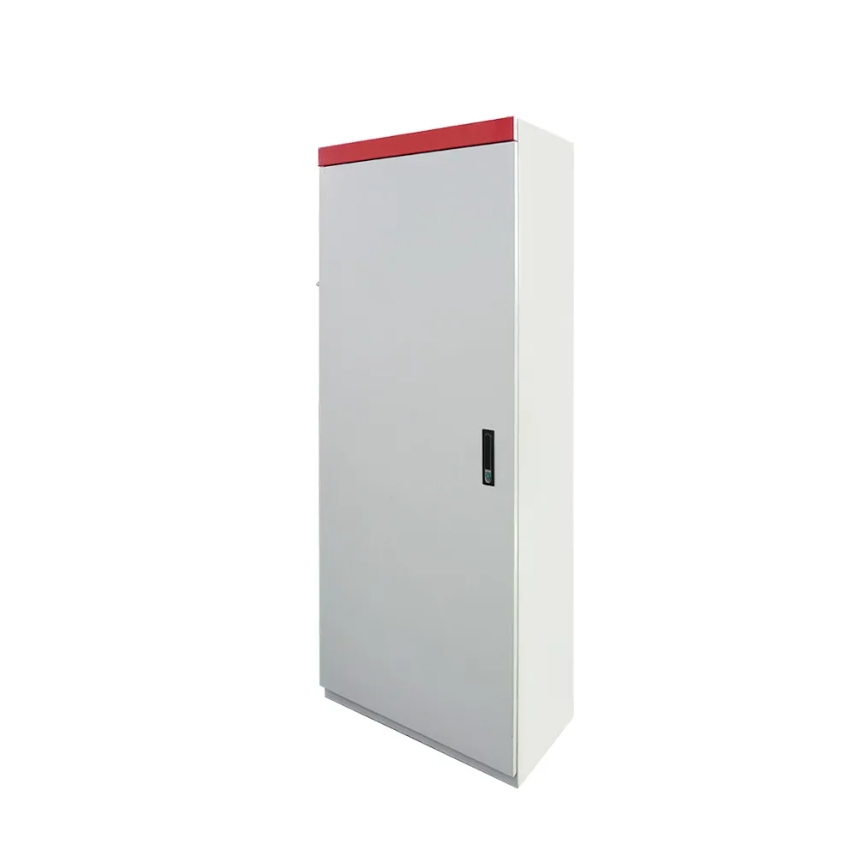

O armário de distribuição de energia XL(F)-21 de baixa tensão é um dispositivo de distribuição interior montado na parede com acesso frontal de um lado. Sua estrutura básica é fabricada a partir de placas de aço dobradas e aço de ângulo soldado.

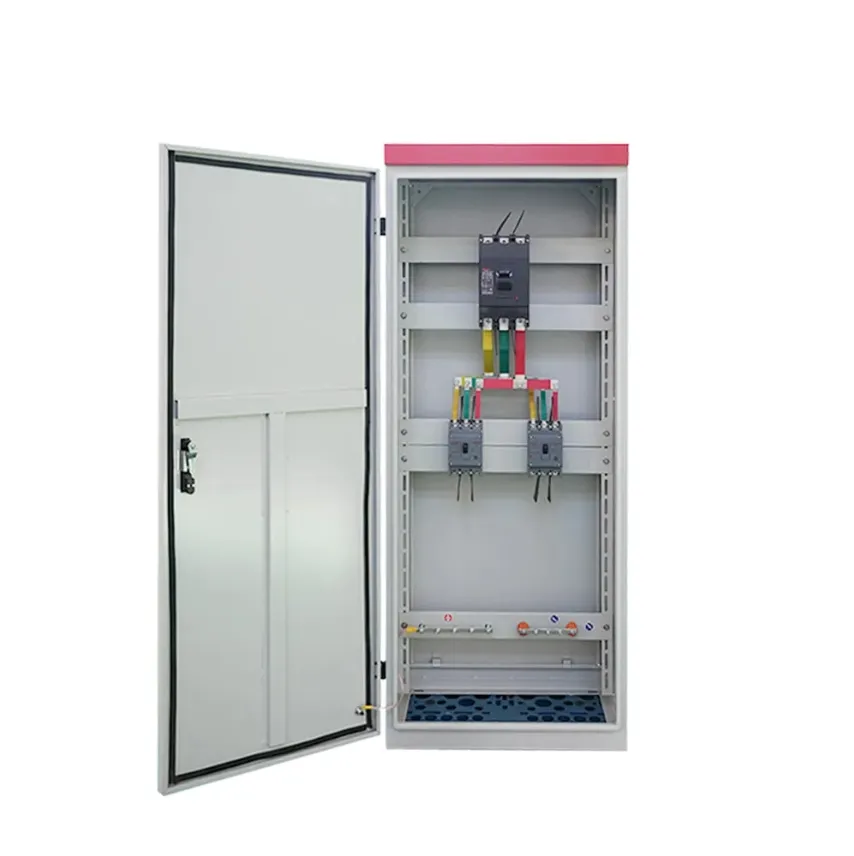

Pode ser instalado um manípulo de comando do seccionador na parte dianteira direita para operações de ligação e desconexão de energia. Os botões de comando, as luzes indicadoras e os instrumentos de medição podem ser montados na porta do armário. Depois de abrir a porta, todos os componentes internos do armário de distribuição estão totalmente expostos, facilitando a inspecção e a manutenção.
O armário de distribuição está equipado com disjuntores de ar e fusíveis para protecção contra curto-circuitos, bem como contactores e relés térmicos. Os parafusos de ligação à terra estão soldados na porta e no armário para garantir uma ligação fiável à terra do armário.
