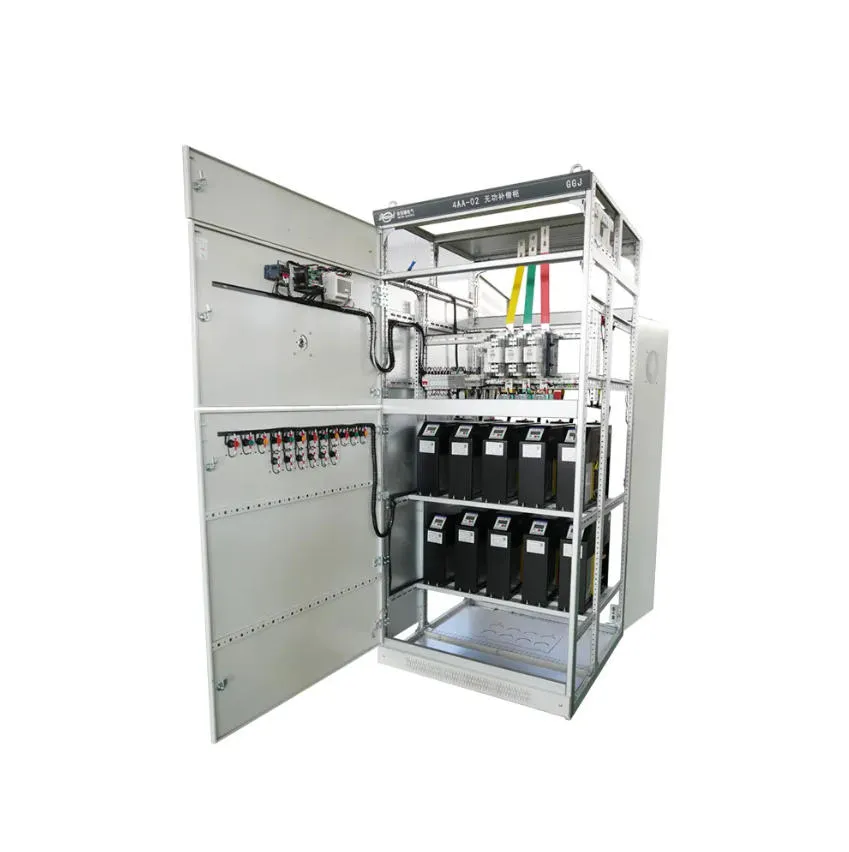

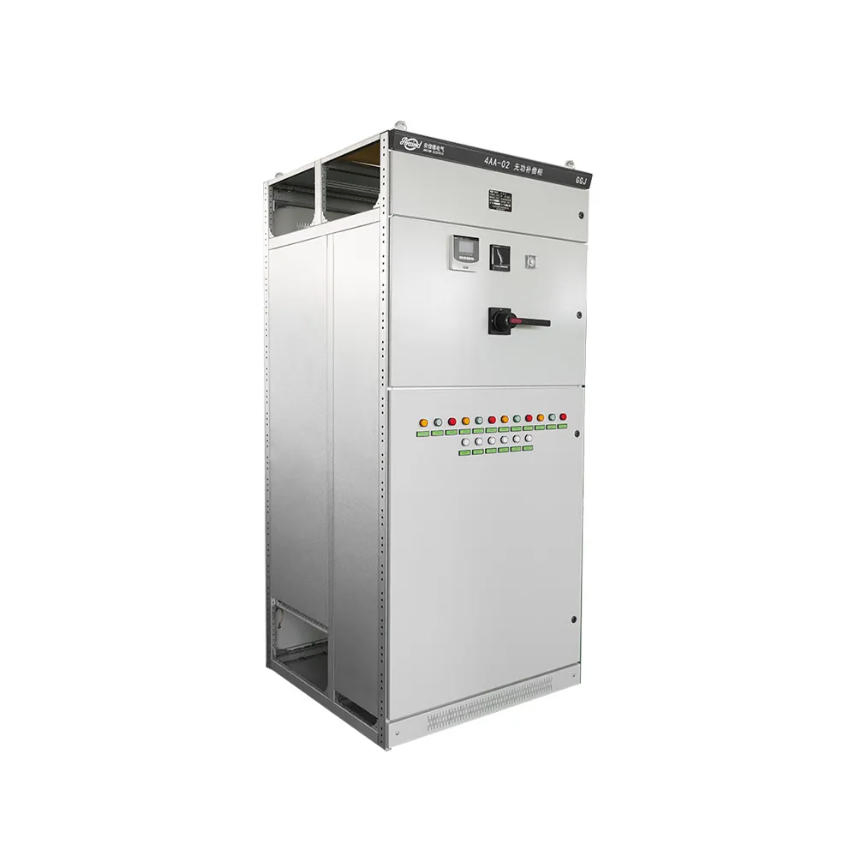

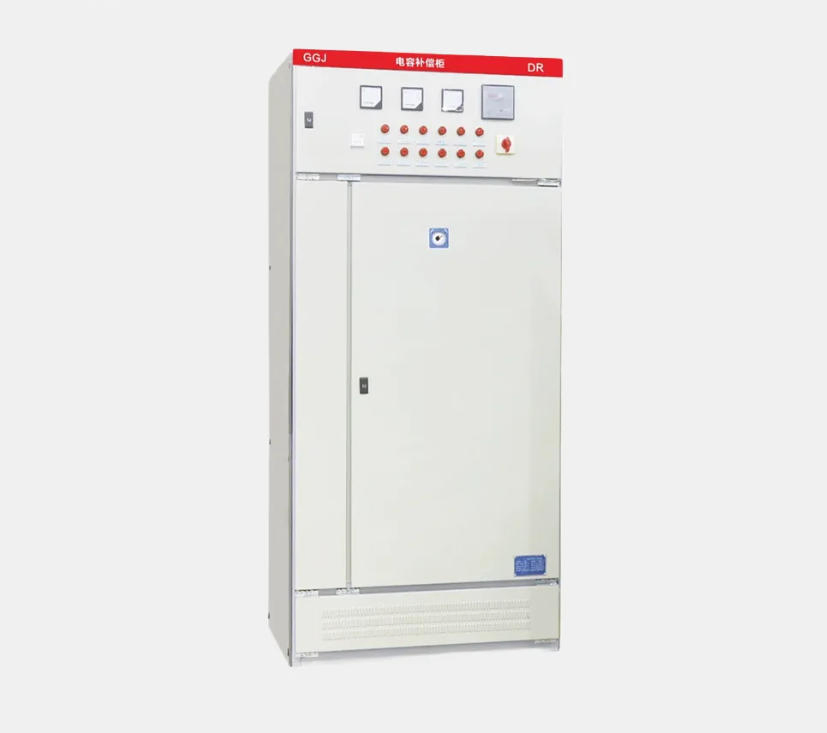

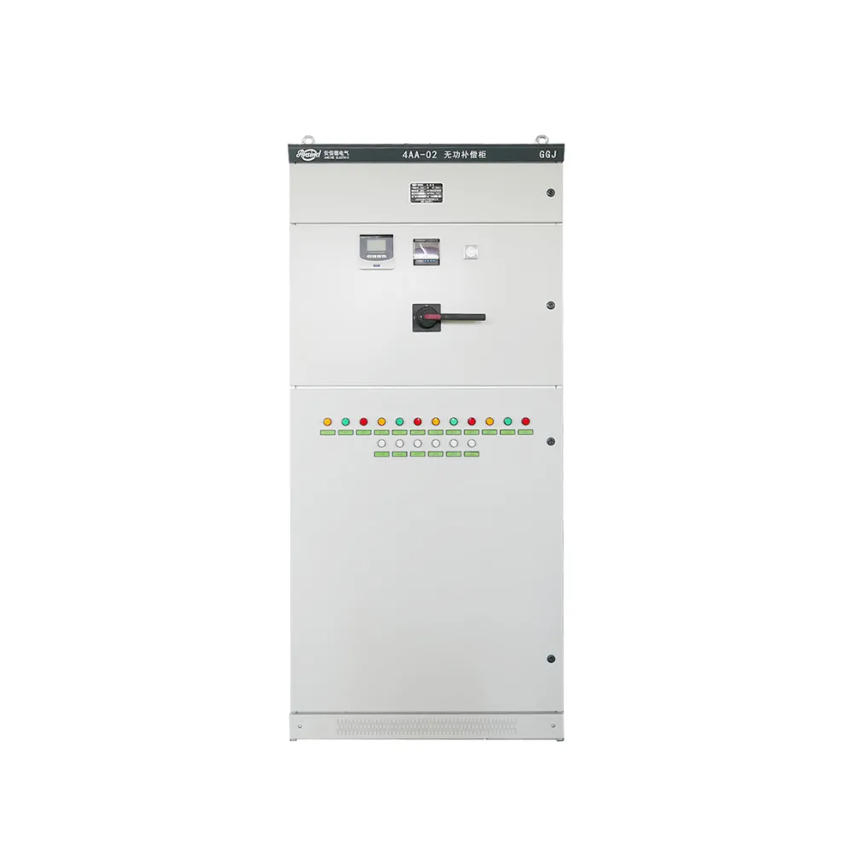

O dispositivo de compensação de potência reactiva e filtro harmónico de baixa tensão GGJ melhora a qualidade de energia compensando dinamicamente a potência reactiva e suprimindo harmónicos. Melhora o factor de potência, reduz as perdas e assegura um funcionamento estável e eficiente em sistemas de energia industriais e comerciais.
Este sistema é amplamente aplicado em serviços de energia, indústria química, construção naval, sistemas metropolitanos, aviação civil, indústria automotiva, construção, metalurgia, indústria têxtil e muitos outros campos.
O sistema foi concebido para melhorar eficazmente a qualidade de energia, suprimir a distorção harmónica e optimizar a distribuição de energia reactiva em redes de baixa tensão. Garantir a qualidade do produto e atingir a máxima satisfação do cliente são os princípios orientadores ao longo do processo de design e fabrico.
A melhoria da qualidade da energia e a redução dos custos da electricidade continuam a ser os objectivos de serviço consistentes dos sistemas de compensação da série GGJ, ajudando os utilizadores a melhorar a estabilidade do sistema, a reduzir as perdas e a prolongar a vida útil dos equipamentos eléctricos.
O sistema de compensação de potência reactiva de filtragem harmónica de baixa tensão da série GGJ é composto pelos seguintes componentes principais:
A unidade de medida e controle mede continuamente a potência reativa e os parâmetros elétricos relacionados no sistema. Com base nos parâmetros de funcionamento predefinidos, os módulos de compensação de filtragem MST realizam comutação automática assíncrona através do dispositivo de comutação rápida sem contacto HKT sem corrente de arranque, permitindo uma compensação de potência reactiva trifásica e monofásica precisa.
Os módulos de compensação de filtragem MSK realizam comutação automática assíncrona através de módulos de comutação, obtendo uma compensação de potência reativa trifásica precisa. A integração de reatores em série impede a ressonância do sistema e, através de um projeto direcionado, absorve efetivamente uma grande quantidade de componentes harmônicos, garantindo uma operação estável e confiável do sistema.
O sistema GGJ é adequado para redes de energia com conteúdo harmônico significativo e demanda de energia reativa, incluindo, mas não se limitando às seguintes aplicações:

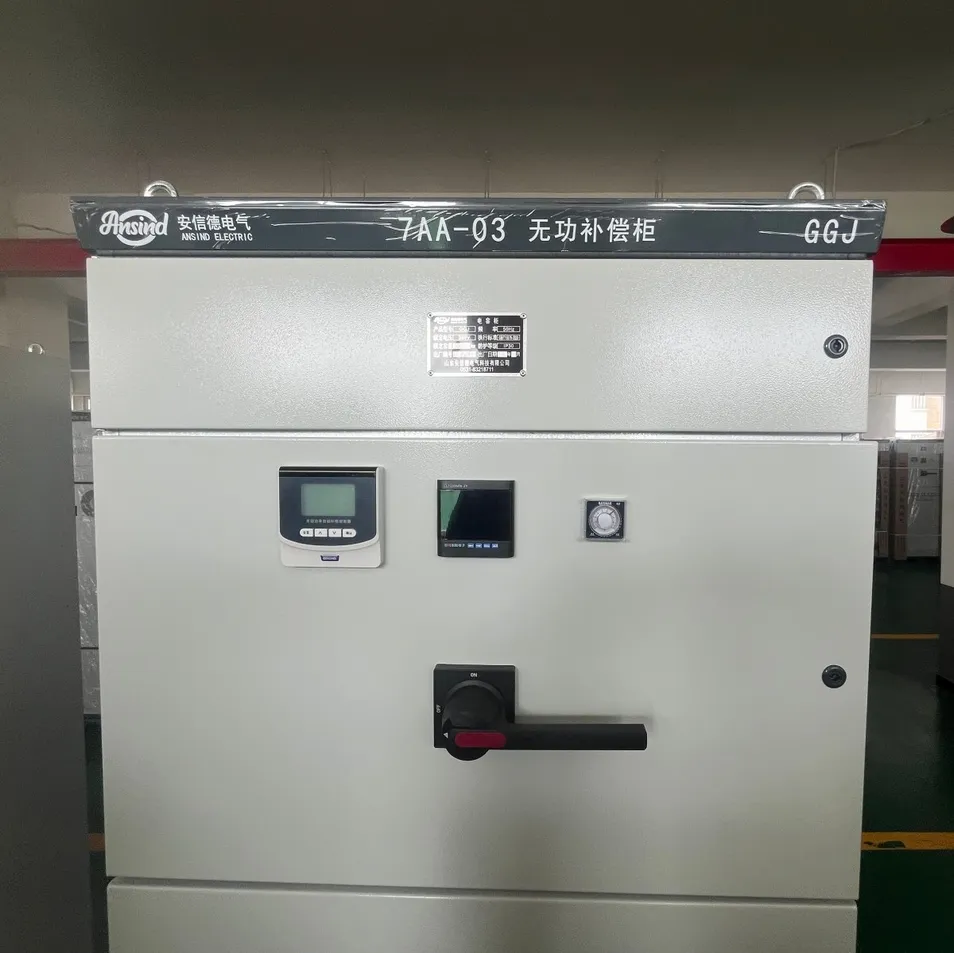

A unidade de medição e de controlo adopta tecnologia DSP avançada e é capaz de medir a frequência, tensão, corrente, potência activa, potência reactiva, factor de potência e componentes harmónicos. Suporta comutação automática assíncrona e fornece funções de alarme e proteção para excesso de limite harmônico, excesso de limite de tensão e oscilação do sistema.

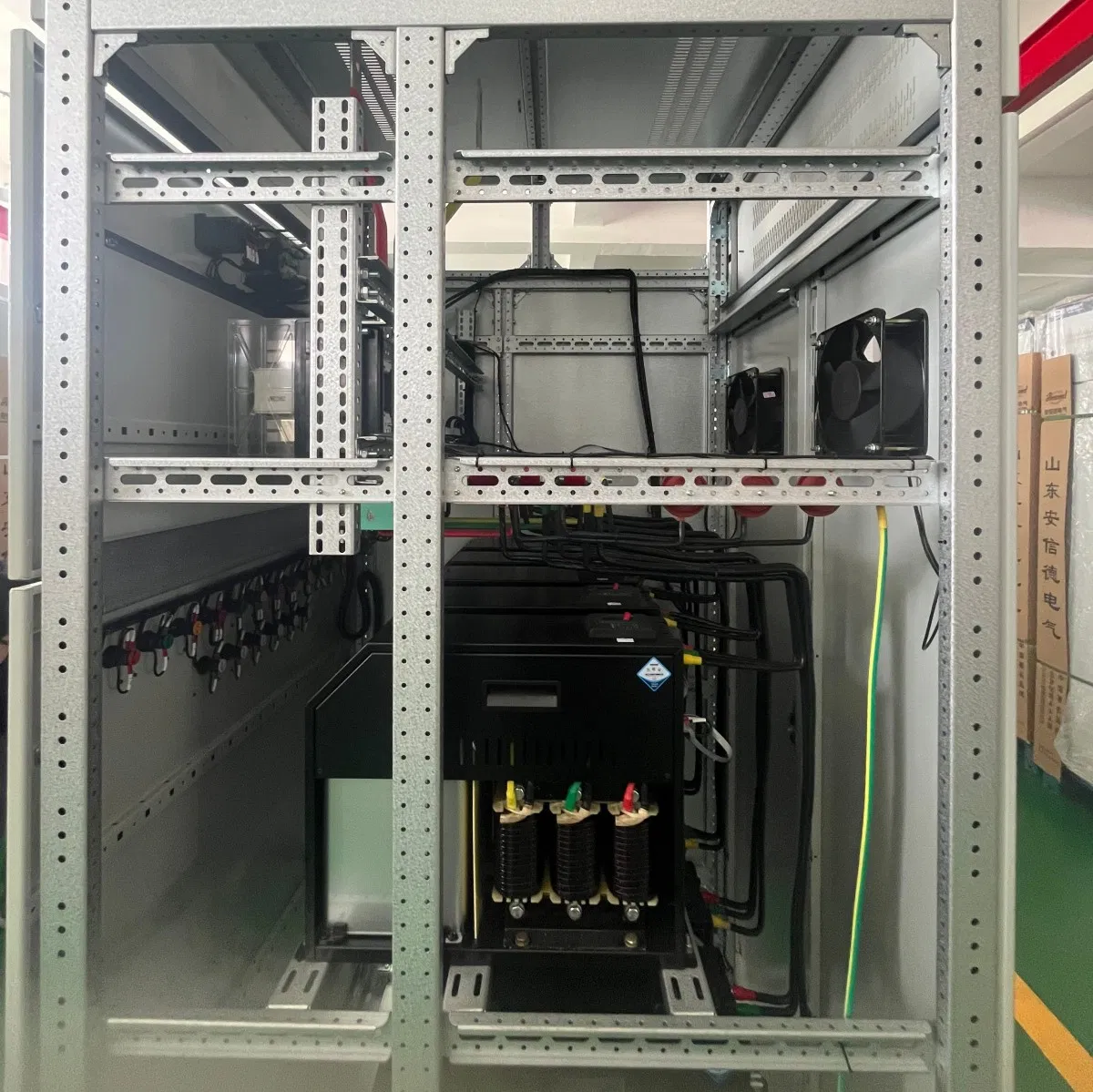

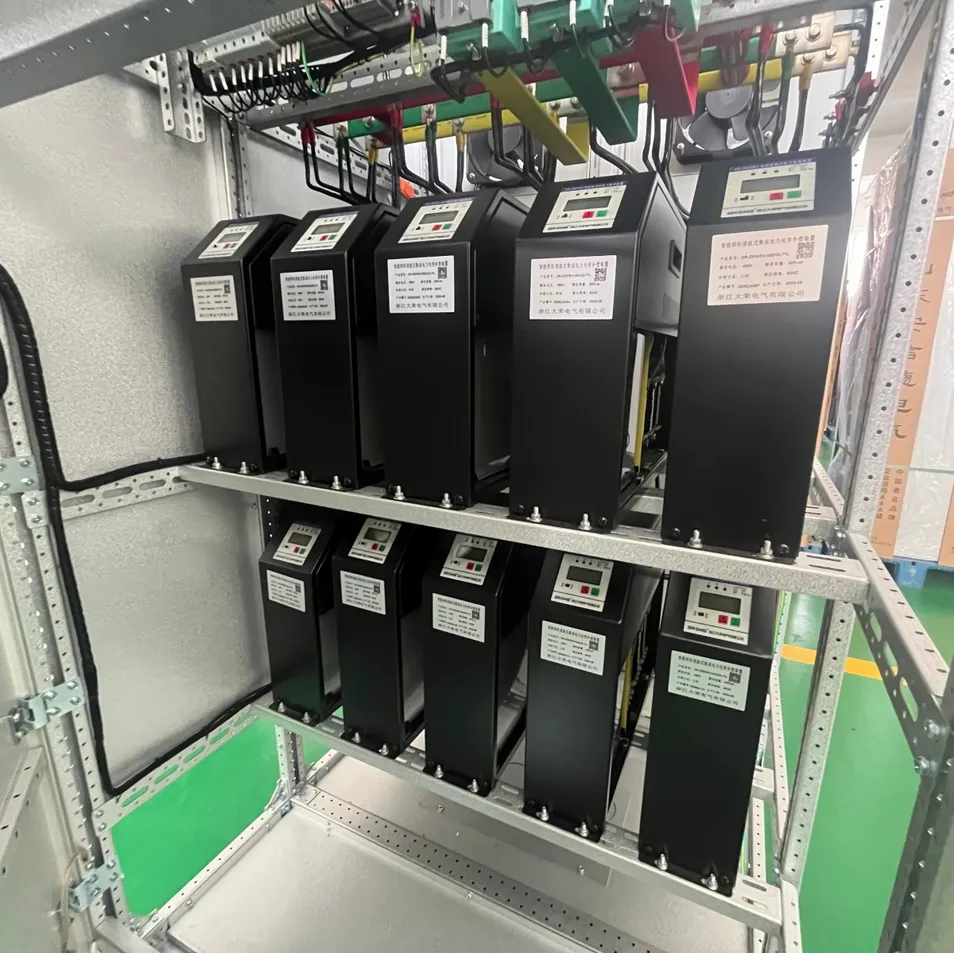

O sistema emprega condensadores de compensação de filtragem da série GGJ e reactores de filtragem da série HL. Os condensadores estão equipados com resistências de descarga incorporadas e adoptam tecnologia de tipo seco, tecnologia de auto-recuperação e tecnologia de disjuntor varistor, oferecendo uma longa vida útil e uma forte capacidade de sobrecarga.

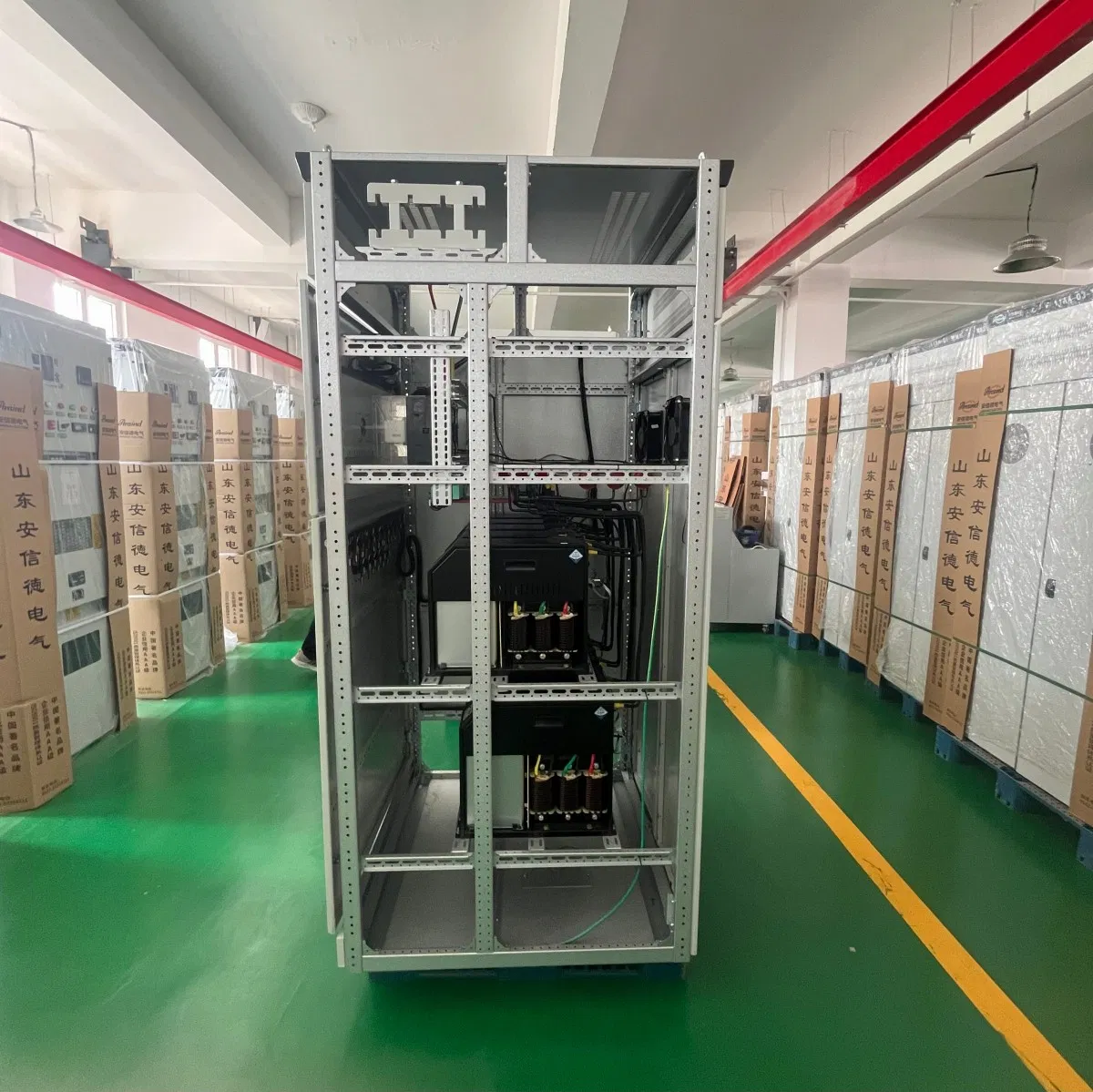

Os reatores apresentam alta linearidade, baixa tolerância à indutância, tamanho compacto e alta resistência à temperatura (isolamento Classe H). Um sistema completo de protecção contra temperatura e um sistema de ventilação asseguram um funcionamento seguro e fiável a longo prazo.

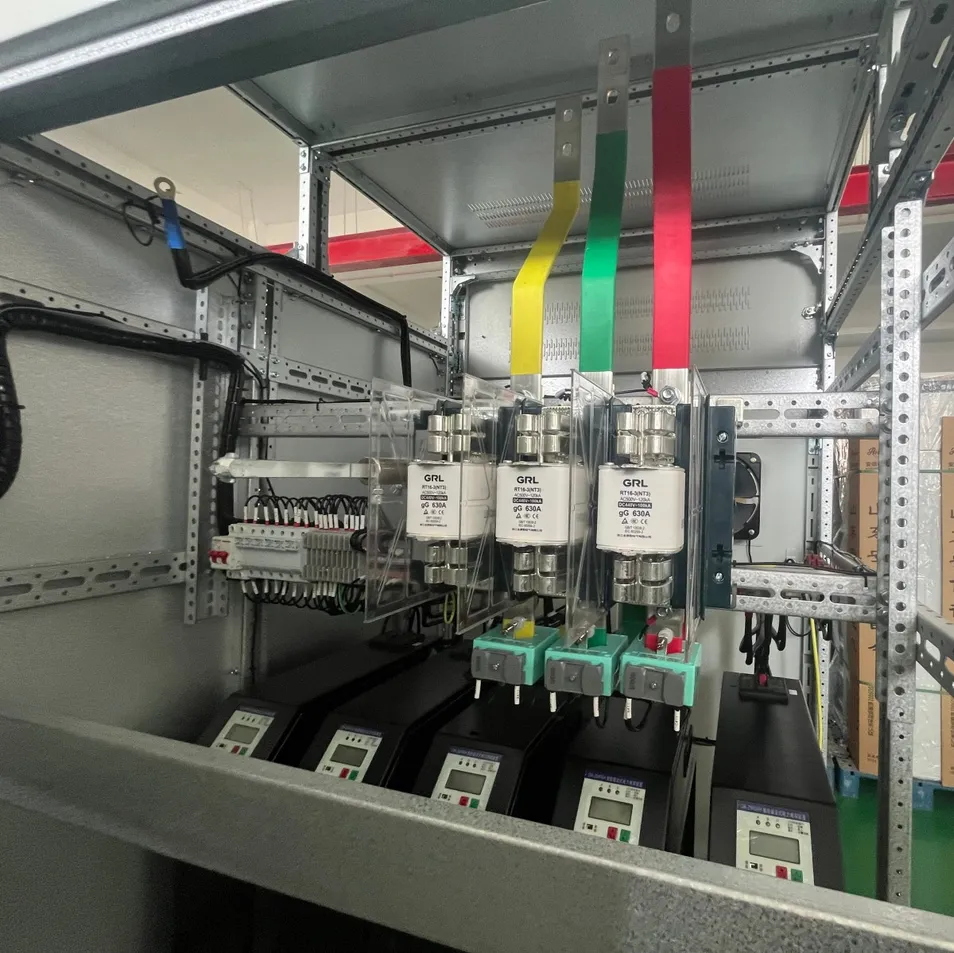

As operações de comutação são realizadas utilizando dispositivos de comutação rápida sem contacto HKT com corrente de arranque zero ou contactores de alto desempenho para trabalhos pesados, garantindo uma resposta rápida, um esforço mínimo de comutação e um desempenho de compensação estável.
