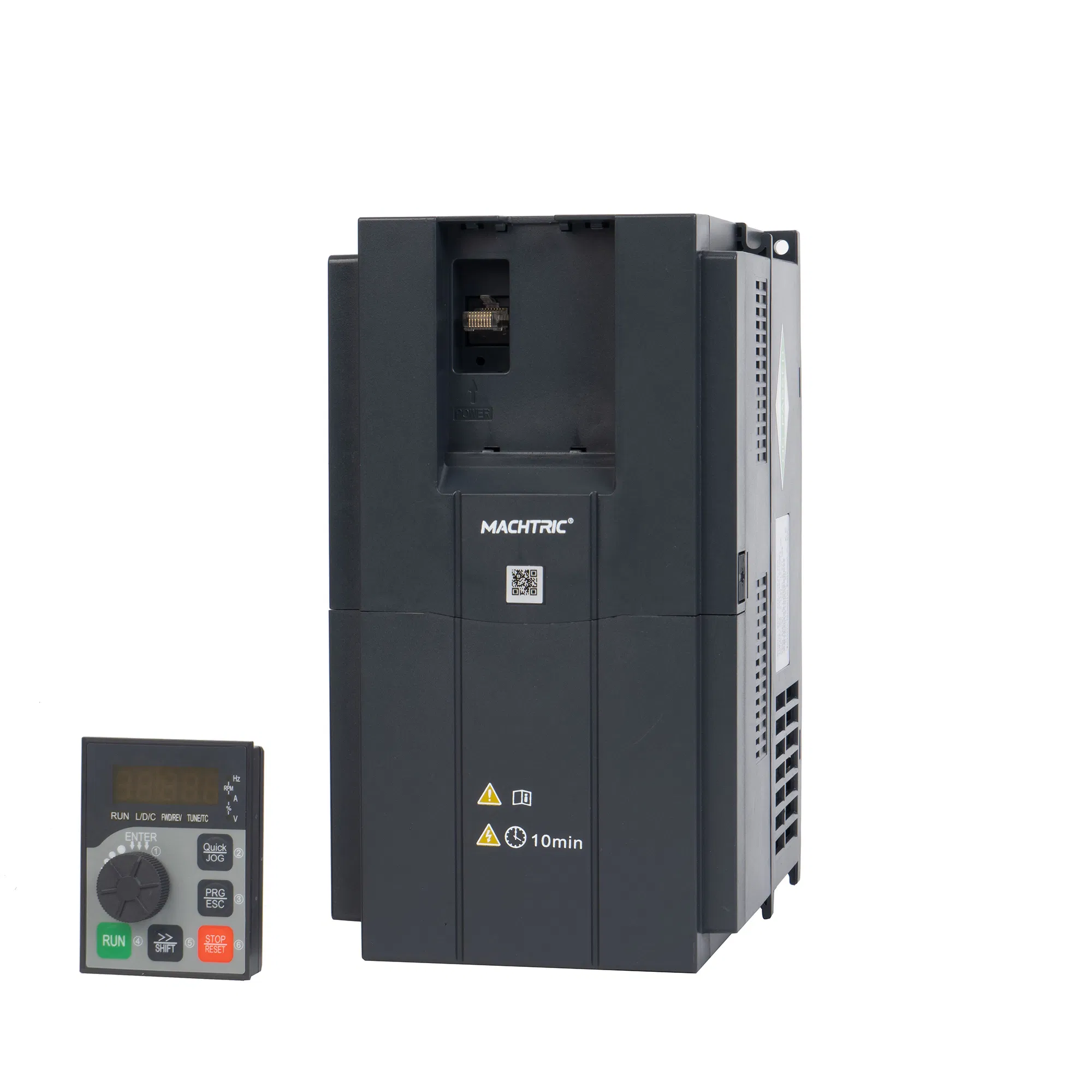

Cabo e Caixa de Extensão VFD para Painel de Controle de Teclado Acessório do Inversor

Costumização:	Disponível
Aplicação:	Transdutor de Alto Desempenho, Transdutor Trifásico, Transdutor Geral, Transdutor Monofásico, Transdutor Conversor de Alta Freqüência
Tipo de saída:	Triplo

Enviar consulta

Descrição do produto

Informação Básica

N ° de Modelo

M500

Princípio de Trabalho

Transdutor de Controle V/ F

Mode Switch

Controle PWM

Principal Tipo de circuito

Voltagem

Tensão de fonte de alimentação

Drive de Frequência Variável de Alta Tensão

Ligação de Transformação

AC-DC-AC unidade Variable-Frequency

Natureza do Poder DC

Drive de Frequência Variável de Tensão

Função

Simples Tipo, Têxtil Especial, máquinas de carga pesada

Nome do item

vfd de 15 kw

Multi-velocidade

velocidade de 16 segmentos

Intervalo de frequência de jog

0.00 hz

Controlo PID

incorporado

Com filtro C3

sim

Potência de saída

220 v (0.4 - 2,2 kw); 380 v (0.75 - 400 kw)

Modo de controlo

controlo v/f/controlo de fluxo vectorial

Frequência portadora

1-15khz

Frequência máxima

600 000 hz

Interface RS-485

função de comunicação rs485 padrão

Pacote de Transporte

embalagem de exportação padrão

Especificação

depende de diferentes gamas de tensão/frequência

Origem

China

Código HS

850440999

Capacidade de Produção

5000 peças por mês

Descrição de Produto

M500 a poupança de energia Controle de Vetores loop aberto VFD Universal Inversor de Frequência

1. Especificações do produto:

Potência de saída: 0,75kw / 1,5kw / 2,2kw
Freqüência: 50Hz / 60Hz
Frequência de Saída: 0 ~ 400Hz
Tensão de entrada: 1 fase 220V±15%
Tensão de Saída: 3 fase 220V±15%
Modo de Controle: SVC (Vetor loop aberto), V/F
Função principal: Ajuste e controle de velocidade do motor CA

Digite	0,75kw 220v VFD	1,5 kw 220v VFD	2,2 kw 220v VFD	4KW 220v VFD	5.5Kw 220v VFD
Tensão de Entrada	220V(+/-15%)	220V(+/-15%)	220V(+/-15%)	220V(+/-15%)	220V(+/-15%)
Tensão de saída	220VAC	220VAC	220VAC	220VAC	220VAC
Freqüência de entrada	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz	50/60 Hz
Frequência de Saída	0~400Hz	0~400Hz	0~400Hz	0~400Hz	0~400Hz
Corrente nominal	4A	7A	10A	16A	20A
Fase de entrada	Fase 1	Fase 1	Fase 1	Fase 1	Fase 1
Fase de Saída	Fase 3	Fase 3	Fase 3	Fase 3	Fase 3

O ponto		Especificações
Controle Principal	Frequência máxima	Controle de Vetores: 0~600Hz; Controle de FV: 0~1200Hz
	Freqüência da portadora	1k ~ 15kHz; ajustada automaticamente de acordo com as características de carga.
	Freqüência de entrada Resolução	Definição digital: 0,01Hz; Ajuste analógico: Frequência máxima × 0,1%
	Modo de controlo	Circuito aberto do Controle de Vetores; V/F.
	Start-up binário	Modo G: 0,5Hz/180% (vetorial); Modo P: 0,5Hz/120% (vetorial)
	Ajuste de velocidade Variedade	1:200 (Controle de fluxo vetorial em loop aberto)
Funções de Controle	Velocidade estabilizada Precision	Controle de fluxo vetorial: ≤±0,5% (capacidade nominal de rotação síncrona)
	A estabilização do Controle	Controle de fluxo vetorial: ≤±0,3% (capacidade nominal de rotação síncrona)
	Resposta de Torque	≤40ms (Controle de fluxo magnético em loop aberto)
	A capacidade de sobrecarga	Modo G: 150% 60s, 180% 5s; Modo P: 130% 60s, 150% 5s
	Reserva de Torque	Caixa de reforço do torque; Torque manual aumentar 0,1% para 30,0%
	V/F curve	V Linear/F, Multi-ponto V/F e Square V/F
	Acelerar/Desacelerar	Curva linear ou S; 4 tipos de rampas de tempo variando de 0.0s a 3000.0s
	Travão DC	Frequência: 0.00Hz ~ Max; Tempo: 0.0s ~ 36.0s, corrente: 0,0% a 100,0%
	Jog Control	Faixa de jog: 0,00 Hz ~ 50.00Hz; Tempo jog: 0.0s ~ 3000.0s
	CLP Simples & Multi-velocidade	Até 16 velocidades diferentes executáveis via controle lógico ou terminais
	PID Integrado	Fácil controle de processos em malha fechada
	Regulação de tensão (AVR)	Mantém a tensão de saída constante automaticamente em caso de flutuações da rede
	Apertar ao Limite e controle	Limite automático no torque em tempo de execução, evitando desligamento frequente
Funções Customizadas	Auto-detecção por Power-on	Realiza diagnósticos de periféricos ao ligar (curto-circuito e fuga à terra)
	Barramento DC compartilhado	Possibilidade de múltiplos inversores compartilharem o barramento DC comum
	Tecla JOG	Tecla programável para avanço/recuo rápido ou rotação reversa
	Controle de freqüência transversal	Controle avançado de frequência triangular para aplicações têxteis
Terminais de Operação	Comando rápido de corrente	Algoritmo de limite de corrente ultra rápido para evitar alarmes e falhas frequentes
	Comando temporizado	Função de cronômetro programável de 0 a 65535 horas
	Extensão do Teclado	Possibilidade de uso de cabo padrão para extensão do painel externo
Protecção	Função de protecção	Curto-circuito, perda de fase de entrada/saída, sobrecorrente, sobretensão, subtensão, superaquecimento, sobrecarga
Protecção	Acessórios selecionáveis	Painel LCD, módulo de frenagem externa, etc.
Meio ambiente	Local Adequado	Interior livre de luz solar direta, poeira, gases corrosivos ou inflamáveis e umidade severa
	Altitude	Menos de 1000m
	Temperatura ambiente	-10ºC a +50ºC (redução necessária se a temp for superior a 40ºC)
	Humidade	Menos de 95% UR, sem condensação de gotas de água
	Classe de poluição	2

2. Os recursos do produto:

Controle aprimorado: Desempenho otimizado em regimes dinâmicos e controle vetorial.

Modo duplo de operação: Configuração rápida entre carga normal (G) e carga pesada (P).

Múltiplas funções: Controlador lógico programável interno, controle PID integrado e controle multi-velocidades com seleção de até 16 frequências.

Consciência ambiental: Construído sob conceitos de design ecológico, com maior rendimento e menor poluição eletromagnética.

3. Mostra do produto:

4. Porquê escolher o nosso conversor de frequência?

Mais de 15 anos

Dedicação profissional no desenvolvimento de inversores de frequência eficientes.

Mais de 50 países

Nossos produtos são utilizados e aprovados globalmente.

Produção de Larga Escala

Estrutura produtiva robusta capaz de assegurar grande volume mensal.

Certificação CE

Garantia total de conformidade com as normas e padrões internacionais de segurança.

Perguntas Frequentes (FAQ)

Qual é a diferença entre o Modo G e o Modo P do M500?

O Modo G (Serviço Normal/Pesado) foi desenvolvido para aplicações que demandam alto torque de partida, tolerando até 150% da corrente nominal por 60 segundos. O Modo P (Serviço Leve/Bombas e Ventiladores) é otimizado para economia de energia, tolerando sobrecarga de até 130% por 60 segundos.

Como funciona o controle de 16 segmentos de velocidade?

Utilizando o CLP simples integrado ou conectando comandos externos nos terminais de controle dedicados, é possível programar até 16 velocidades pré-configuradas de forma automática, garantindo flexibilidade a processos industriais repetitivos.

O produto vem com controle PID integrado?

Sim, o inversor M500 possui controle PID embutido. Ele facilita o controle dinâmico de variáveis como pressão de fluidos, vazão ou temperatura no processo de malha fechada sem a necessidade de dispositivos extras de automação.

Quais recursos de proteção estão embarcados no inversor?

O equipamento conta com uma extensa lista de proteções automáticas, incluindo detecção de curto-circuito interno na inicialização, perda de fase de entrada/saída, proteção ativa contra sobrecorrente, sobretensão, subtensão, superaquecimento do dissipador e sobrecarga térmica.

Quais tipos de entrada e saída estão disponíveis nos terminais?

O inversor padrão conta com 5 entradas digitais (expansíveis a 7 utilizando AI1 e AI2 como DI), compatíveis com PNP ou NPN, 2 entradas analógicas configuráveis para tensão/corrente, 1 saída digital bipolar, 2 saídas a relé e 2 saídas analógicas programáveis.
