Descrição do produto

Visão Geral
Parâmetros do Produto
A Cota
Exibir
Cablagem
Networking
Perguntas Frequentes
Produtos Relacionados

Informação Básica

N ° de Modelo.AM5

CertificaçãoISO9001: 2000, CCC

FormatoAll Tipo embalado

Tensão de OperaçãoAlta Tensão

Tamanho1 Unidade

Faixa de aplicaçãosubestação

Material da conchaplástico

Shell Grau de proteçãoIP30

função 1protecção do alimentador

função 2protecção do motor

função 3proteção da união da mãe

função 4protecção do condensador

função 5protecção do transformador

função 6protecção pt

função 7baixa tensão para autoinvestimento

Pacote de Transportecaixa de cartão

Especificaçãoam5se- f

OrigemChina

Código HS8536300000

Capacidade de Produção200000

Descrição de Produto

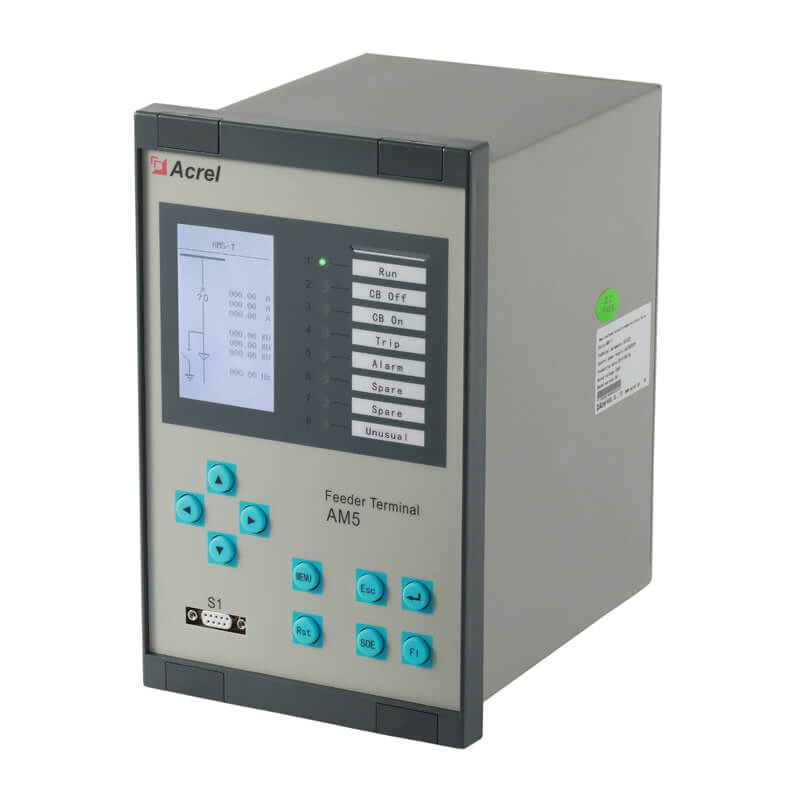

Protecção, automação e controlo da unidade de fusão

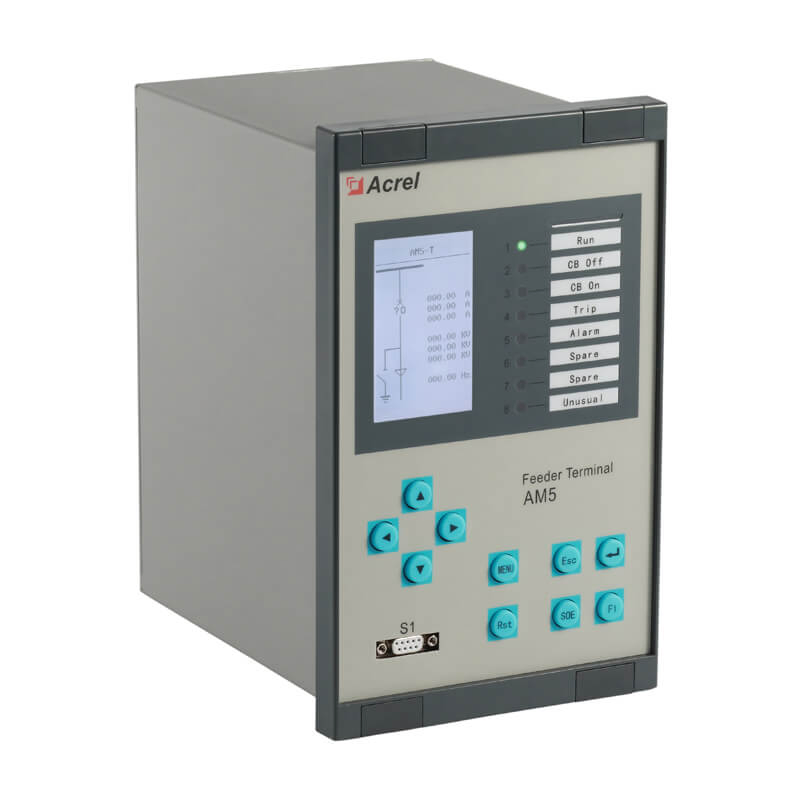

AM5 série microcomputador dispositivos de proteção são aplicáveis para a subestação de usuários em que a tensão de entrada é 35kv ou acima. AM5 pode ser usada para proteger e controlar a subestação de usuário e está sendo amplamente utilizado na indústria de energia, água conservancy indústria, indústria de tráfego, a indústria petrolífera, indústria química, indústria do carvão, Indústria Metalúrgica, e assim por diante.

Parâmetros do Produto

Função		Especificação
Função		-F	-C	-M	-T	-B	-U1	-DB
O hardware Resource	Aquisição atual	8	8	8	8	6	0	6
	Aquisição de tensão	4	4	4	4	6	4	6
	A coleta do interruptor	16	16	16	16	16	16	16
	Saída de relé	10	10	10	10	10	10	10
Protecção	Três estágios de proteção contra sobrecarga	√			√
	Três estágios com sobrecarga de bloqueio de direcção	√
	Dois estágios de proteção contra sobrecarga		√	√		√		√
	Zero a seqüência de proteção contra sobrecarga	√	√	√	√
	Tempo inversa de protecção contra sobrecarga	√	√	√	√	√
	Protecção contra sobrecarga	√		√	√
	Circuito de Controle de alarme de corte	√	√	√	√	√		√
	Sob a proteção de tensão			√			√alarm
	A falta de proteção de voltagem	√
	PT alarme de corte	√	√	√	√	√	√	√
	Três fase um tempo de fecho	√
	Baixa frequência de corte de carga	√
	A alta freqüência de protecção	√
	Depois de acelerar o excesso de corrente	√				√		√
	Protecção contra sobretensão	√	√	√			√alarm	√alarm
	Trava de proteção do rotor
	Proteção de subtensão		√
	Desequilíbrio de proteção de voltagem		√	√
	Desequilíbrio de proteção de corrente		√	√
	Erro de fase de protecção			√
	Seqüência de zero a proteção de sobretensão	√	√	√			√alarm
	Sem protecção eléctrica	√	√	√	√
	Começando com o tempo			√
	Inverta a proteção de energia	√
	Thermal protecção contra sobrecarga			√
	Seqüência negativa sobrecargas (Duas fases / inverso do prazo)			√
	Linha de Entrada / barra colectora					√		√
	Barramento de proteção de carga					√
	Bloqueio de FC	√	√	√	√
	Segundo o bloqueio de harmônicos	√	√	√	√
	Intermitente de protecção do solo	√	√
	Revisão de bloqueio de status	√	√	√	√	√	√	√
Protocolo de comunicação	O ModBus RTU	√	√	√	√	√	√	√
Protocolo de comunicação	IEC60870-5-103	√	√	√	√	√	√	√
Acessibilidade	Gravador de falha	√	√	√	√	√		√
Acessibilidade	IRIG-B a sincronização de horário	√	√	√	√	√	√	√

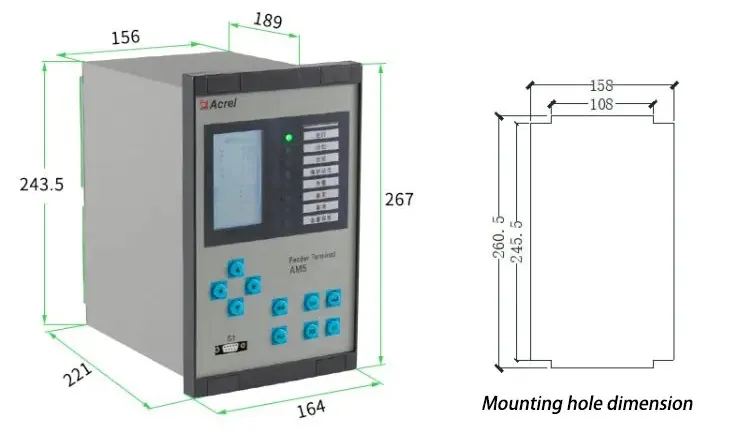

A cota

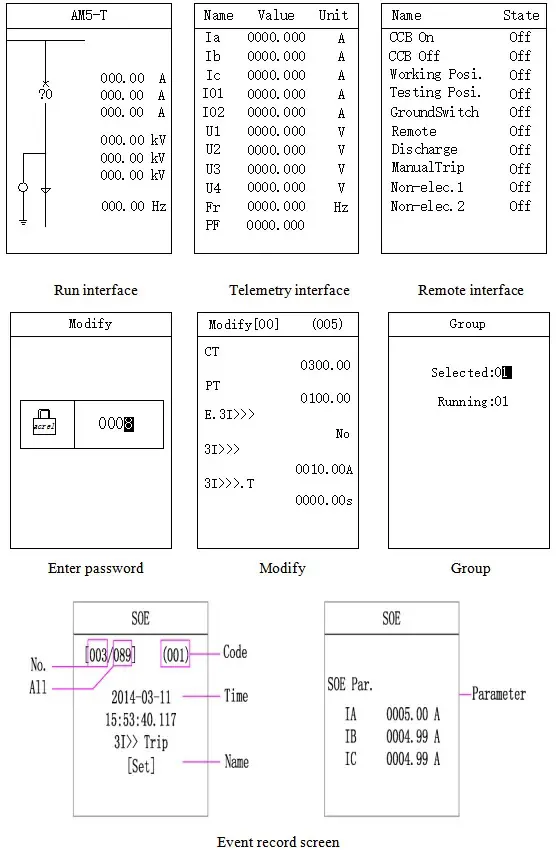

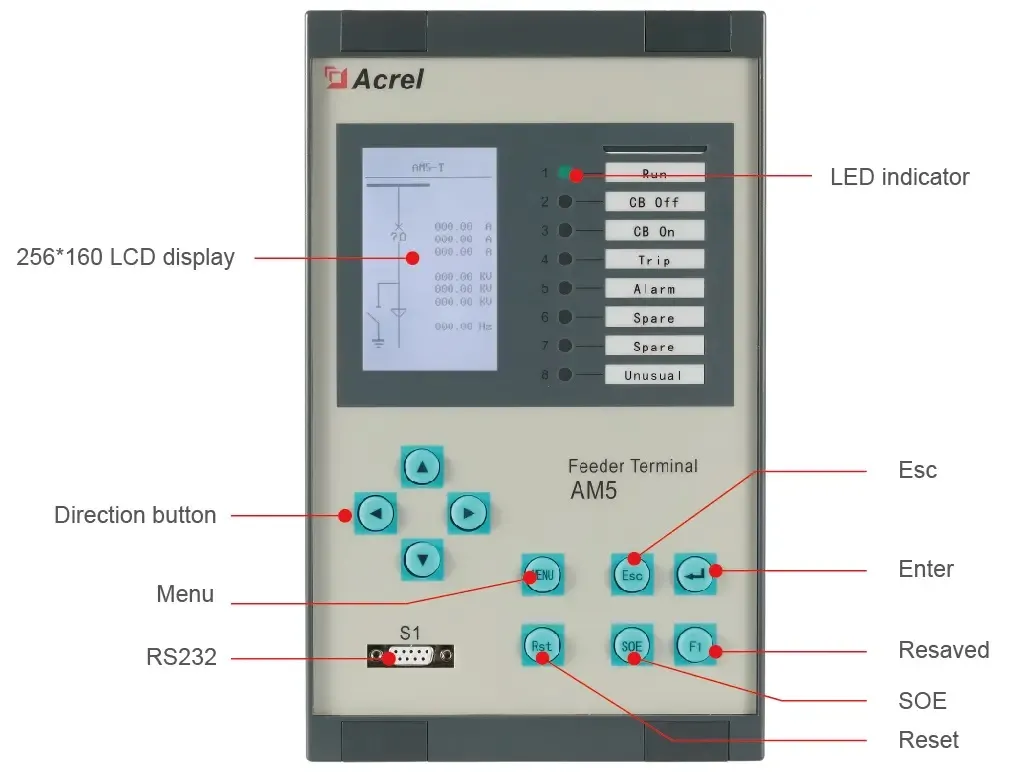

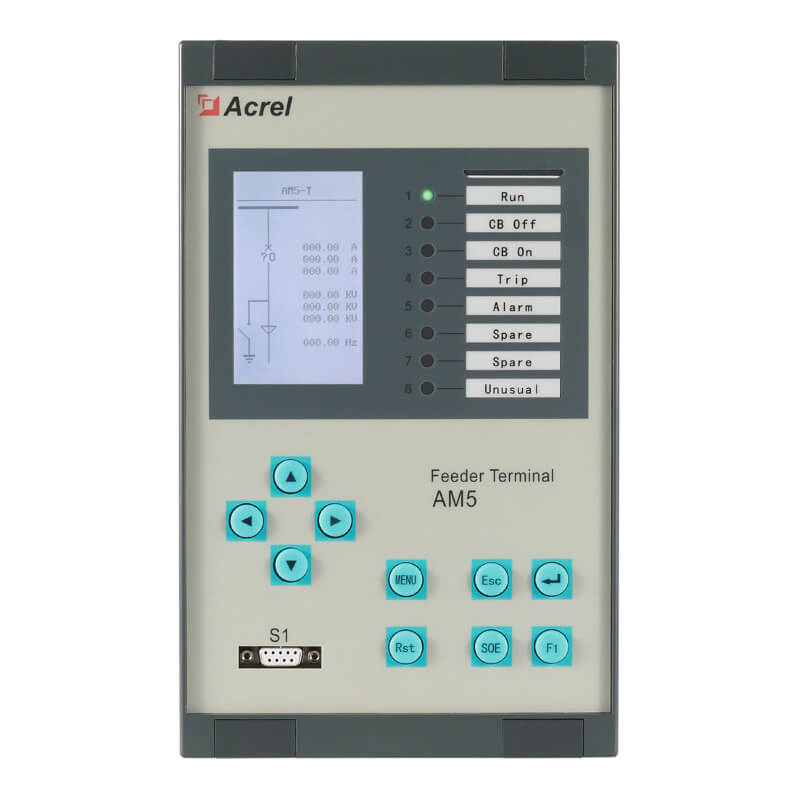

Exibir

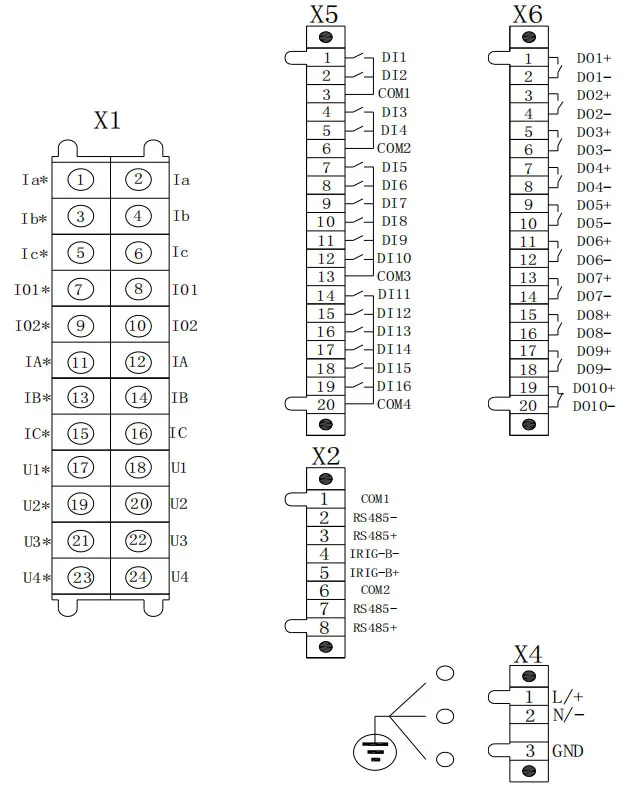

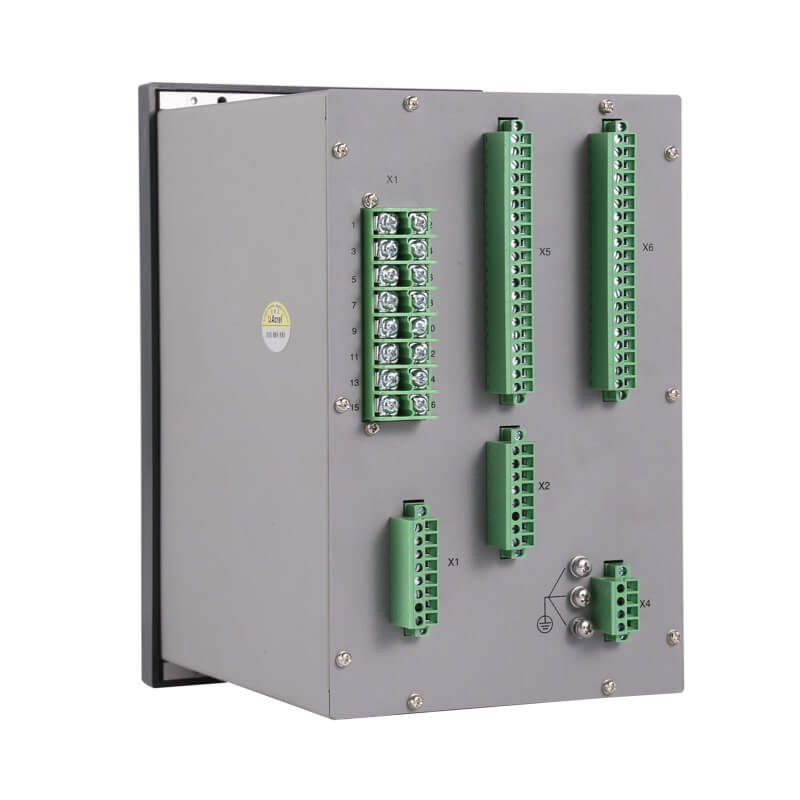

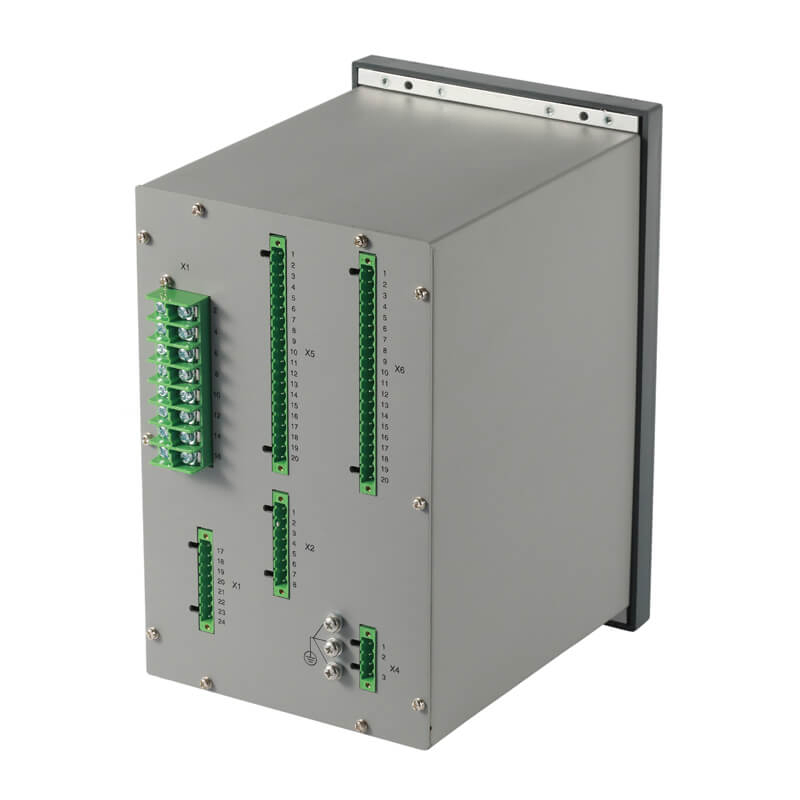

Cablagem

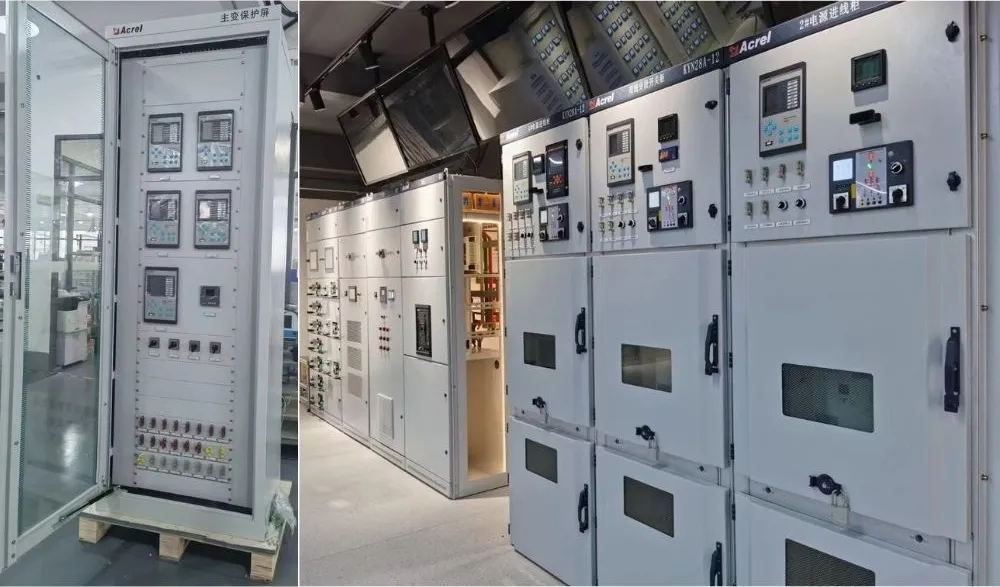

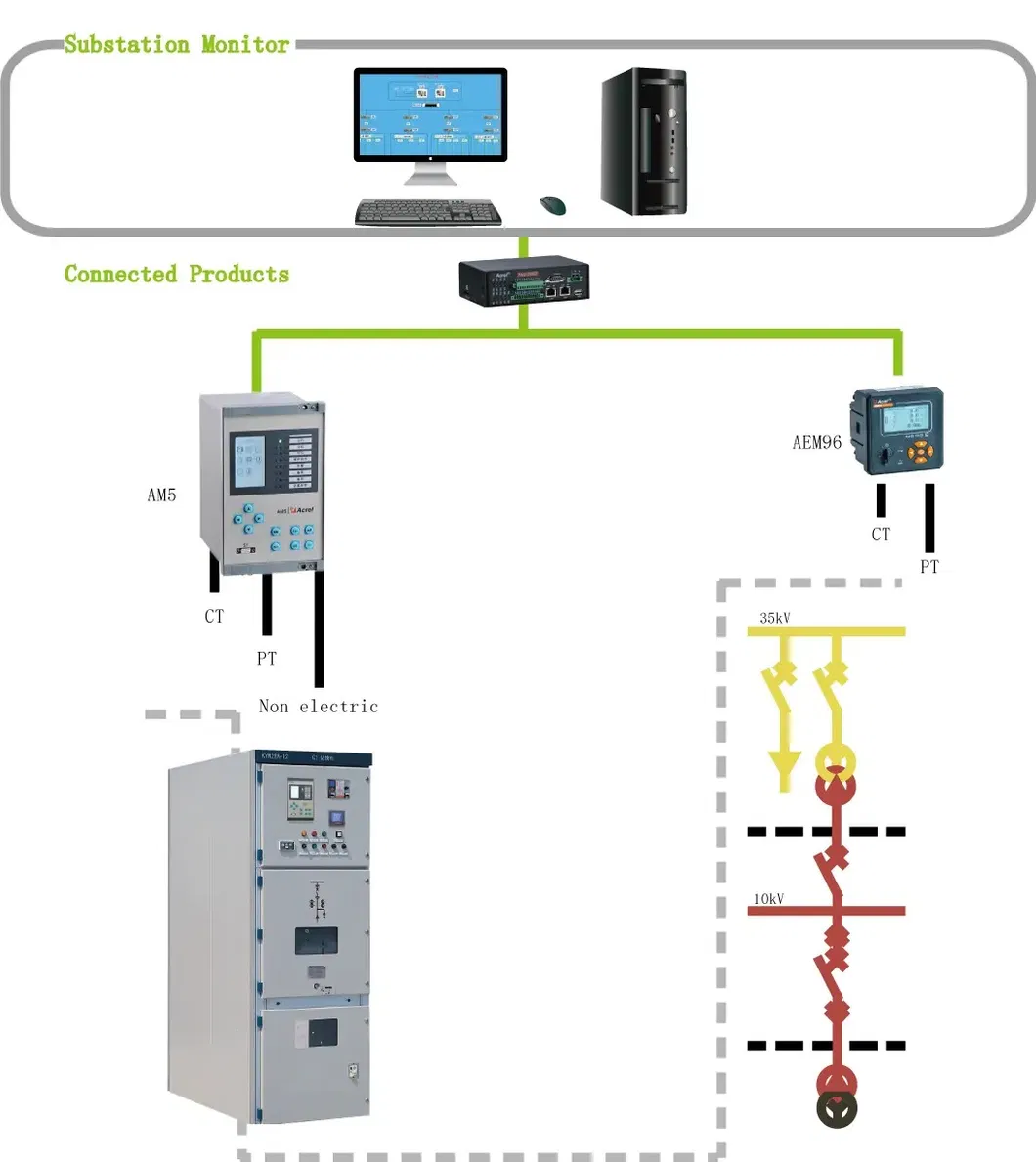

Networking

Produtos Relacionados

Especificação		AM2SE	AM3SE	AM4	AM5	AM5SE
O hardware	Proteger os actuais	3 canais	3 canais	3 canais	3 canais	3 canais
	Medir a corrente	×	×	×	3 canais	3 canais
	Zero-corrente de sequência	Canal 1	2 canais	Canal 1	2 canais	2 canais
	Meça a tensão	3 canais	3 canais	4 canais	4 canais	4 canais + 2 canais
	Mudar valor de entrada	8 canais	11 canais	12 canais	16 canais	20 canais
	Ligar a saída de valor	5 canais	5 canais	5 canais	10 canais	10 canais
	Interface RS485	1 canais	Canal 1	Canal 1	2 canais	2 canais
	Interface RS232	×	×	1	1	1
	Dispositivo USB	×	×	×	×	√
	Marcação CE	×	×	×	×	2 opcional
	GPS Time Synchronization	×	√	×	√	√
	4-20mA	×	×	×	×	2 opcional
	Anti-jump	Opcional externo anti-Módulo de saltos				Construído em
	Circuito de operação	×				√
Protecção	Transformador principal proteção diferencial	×	×	×	×	√
	O transformador principal de protecção de cópia	×	×	×	×	√
	Três estágios sobrecargas com a direção e bloqueio de tensão	×	×	×	√	√
	Três estágios sobrecargas com bloqueio bidirecional	×	√	√	√	√
	Três estágios sobrecargas	√	√	√	√	√
	Seqüência de zero a proteção contra sobrecarga	√	√	√	√	√
	Protecção contra sobretensão	√	√	√	√	√
	Tensão baixa protecção	√	√	√	√	√
	Seqüência de zero a proteção de sobretensão	√	√	√	√	√
	Motor de potência proteção diferencial	×	×	×	×	√
	Tensão Alta protecção motor	×	×	×	√	√
	A protecção do condensador	×	×	×	√	√
Parâmetro elétrico medição		U, I, FR, P, Q, PF, EP, EQ, ES

Perguntas Mais Frequentes (FAQ)

Como configurar o CT e a relação da PT no dispositivo de protecção?

O dispositivo de protecção pode definir o CT e a relação da PT através do valor fixo menu. Por exemplo, o transformador de corrente é 75/5 e o transformador de voltagem é 10/0.1, então a relação CT é 15 e o rácio da PT é definido como 100.

Para AM5, se você deseja colocar circuito único protecção e a protecção do transformador, como distinguir o modelo?

O modelo AM5-F é adequado tanto para a proteção de linha quanto para a protecção do transformador. Não há necessidade de distinguir entre os modelos ao fazer pedidos para essas aplicações específicas.

Quando a tensão é trifásico três fios do sistema, a corrente tem de ser ligado com 2CT?

O modo de fiação de tensão e o modo de fiação de corrente do dispositivo de protecção podem ser configurados de forma independente e conectados livremente de acordo com a sua necessidade.

Como para confirmar se o anti-trip função é configurada?

Se o disjuntor já estiver equipado com sistema anti-viagem, o dispositivo não precisará dele. Caso contrário, você precisará configurar o módulo anti-viagem AM5-FT. Note que com fontes DC48V, a caixa anti-viagem não é opcional e deve ser fornecida no próprio disjuntor.

Como comprar os dispositivos de proteção adequados?

Recomenda-se consultar engenheiros especializados antes de realizar o pedido, selecionar o modelo de protecção adequado, preencher a tabela de seleção correspondente e confirmar os detalhes técnicos finais.

Quais protocolos de comunicação são suportados pela série AM5?

A série AM5 suporta nativamente protocolos industriais amplamente estabelecidos, incluindo o ModBus RTU e o protocolo IEC60870-5-103 para fácil integração aos sistemas SCADA.
