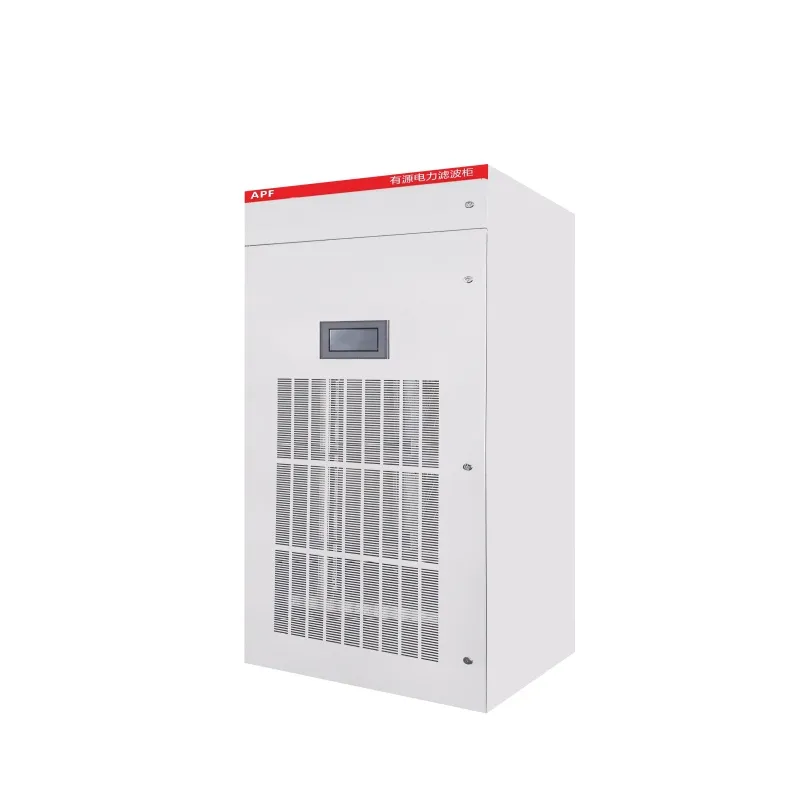

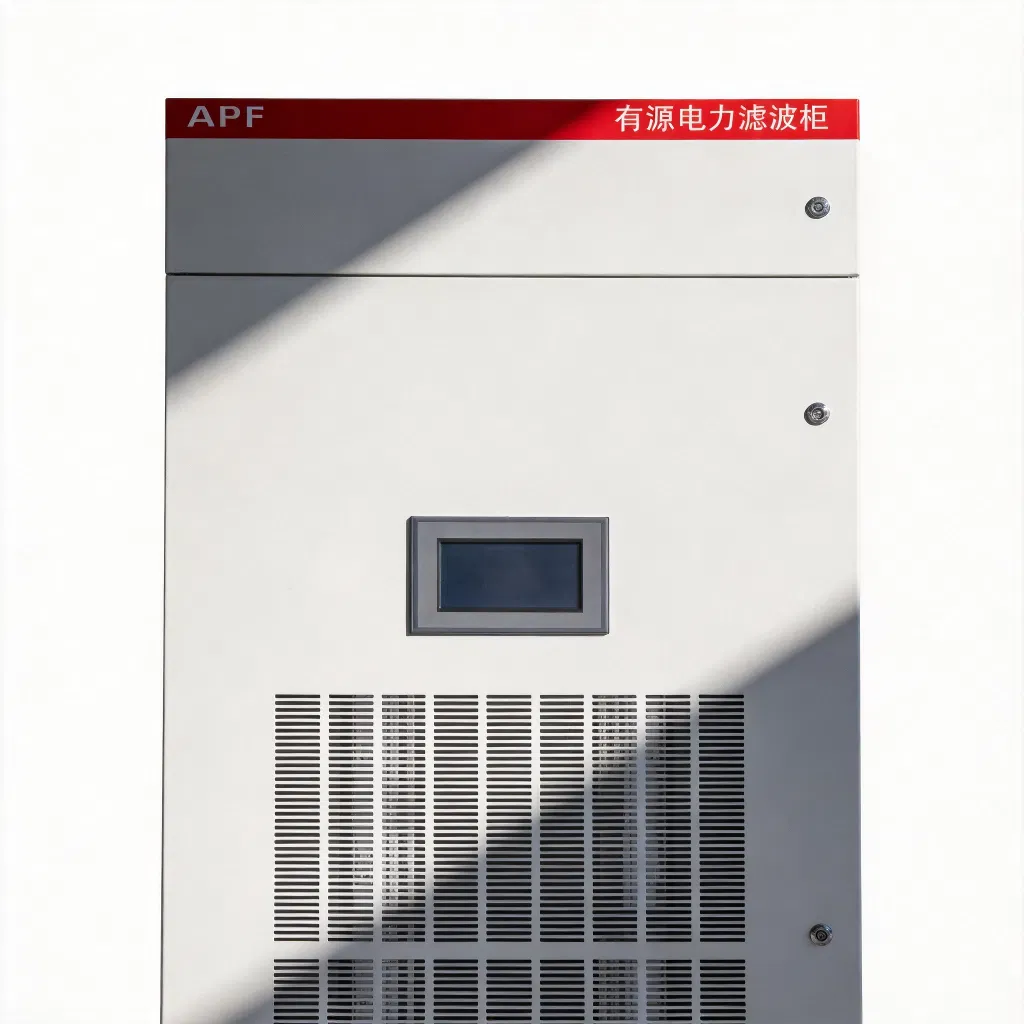

O filtro de potência activo APF é um novo tipo de equipamento especializado para mitigação harmónica de potência, desenvolvido com energia moderna. Incorpora tecnologia electrónica avançada e tecnologia de processamento de sinais digitais baseada em dispositivos DSP de alta velocidade.
Constituição do Sistema: Composto por dois elementos principais, nomeadamente o circuito de cálculo da corrente de comando e o circuito de geração da corrente de compensação.
O circuito de cálculo da corrente de comando monitoriza continuamente a corrente na linha e converte o sinal de corrente analógica em sinal digital, enviando-o para o processador de sinal digital de alta velocidade (DSP). O DSP processa o sinal, separa os harmónicos da onda fundamental e envia pulsos de acionamento na forma de sinais de modulação por largura de pulso (PWM) para o circuito de geração de corrente de compensação.
Isto aciona os módulos de alimentação IGBT ou IPM para gerar correntes de compensação de igual magnitude, mas com polaridade oposta aos harmónicos da grelha. Estas correntes são injectadas na grelha para compensar ou cancelar activamente as correntes harmónicas, eliminando-as com elevada eficácia.
| Parâmetro Técnico | Especificação / Detalhe |
|---|---|
| Tensão nominal | 380 V ± 15% |
| Frequência nominal | 50 Hz ± 2% |
| Perdas internas | ≤ 2.5% |
| Eficiência | ≥ 97.5% |
| Relação de compensação harmónica total | ≥ 95% |
| Frequência de comutação média | 20 kHz |
| Definições de função | Apenas compensação harmónica / apenas compensação de potência reactiva / ambas compensação de potência harmónica e reativa |
| Ordem de compensação de harmónicos | harmónicos de 2 a 51 (Compensação completa para harmónicos de 2 a 31 ou compensação selectiva para harmónicos específicos) |
| Capacidade do módulo | 30A, 50A, 75A, 100A; as unidades do mesmo modelo podem ser paralelas directamente |
| Tempo de resposta | Tempo de resposta total ≤ 5 ms, tempo de resposta transitório ≤ 100μs |
| Modo de funcionamento | Automático ou manual |
| Proteção contra sobrecarga | Limitada automaticamente à saída de corrente nominal |
| Método de arrefecimento | Arrefecimento por ar forçado |
| Classificação de proteção | IP20 |
| Interface de comunicação | RS485 / Ethernet |
| Método de compensação | Compensação linear |
Foco no fornecimento de soluções práticas, confiáveis e inteligentes de equipamentos elétricos. Os produtos são amplamente aplicados em redes elétricas, projetos de construção, sistemas de transporte e no novo setor de energia. Com uma gama completa de comutadores, transformadores, unidades de distribuição e sistemas de monitorização, auxiliamos na construção de uma infra-estrutura de energia segura, eficiente e fiável.
Você suporta OEM ou ODM?
Sim, os serviços OEM e ODM estão disponíveis.
Você pode apoiar projetos EPC?
Sim, podemos fornecer sistemas elétricos completos para empresas de EPC de forma personalizada.
Qual é o seu tempo de entrega?
Normalmente, 15-30 dias, dependendo da quantidade da encomenda e dos requisitos de personalização.
Você pode fornecer uma solução completa de distribuição de energia para meu projeto?
Sim, mediante a partilha dos detalhes do seu projecto, os engenheiros irão conceber uma solução adequada.
Que indústrias você serve?
Centrais elétricas, fábricas, construção, infraestrutura e novos setores de energia.
Qual é o tempo de resposta do filtro ativo (APF)?
O tempo de resposta total é ≤ 5 ms, e o tempo de resposta transitório é ≤ 100μs.
