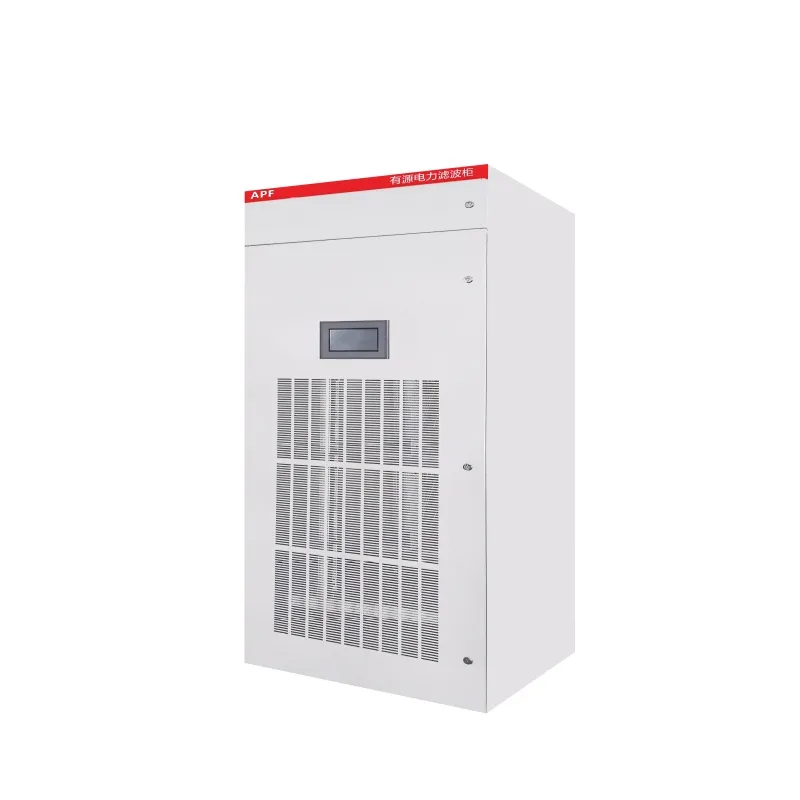

O filtro de potência activo APF é um novo tipo de equipamento especializado para mitigação harmónica de potência, desenvolvido com energia moderna tecnologia electrónica e tecnologia de processamento de sinais digitais baseada em dispositivos DSP de alta velocidade. É composto por dois elementos principais: O circuito de cálculo da corrente de comando e o circuito de geração da corrente de compensação. O circuito de cálculo da corrente de comando monitoriza continuamente a corrente na linha e converte o sinal de corrente analógica em sinal digital e envia-o para o processador de sinal digital de alta velocidade (DSP). O DSP processa o sinal, separa harmónicos da onda fundamental, e envia pulsos de acionamento na forma de sinais de modulação por largura de pulso (PWM) para o circuito de geração de corrente de compensação. Isto aciona os módulos de alimentação IGBT ou IPM para gerar correntes de compensação de igual magnitude, mas polaridade oposta aos harmónicos da grelha. Estas correntes são injectadas na grelha para compensar ou cancelar activamente as correntes harmónicas, eliminando assim harmónicos de potência.

Focamos em fornecer soluções práticas, confiáveis e inteligentes de equipamentos elétricos. Nossos produtos são amplamente aplicados em redes elétricas, projetos de construção, sistemas de transporte e o novo setor de energia. Com uma gama completa de comutadores, transformadores, unidades de distribuição e sistemas de monitorização, ajudamos os clientes a construir uma infra-estrutura de energia segura, eficiente e fiável.
