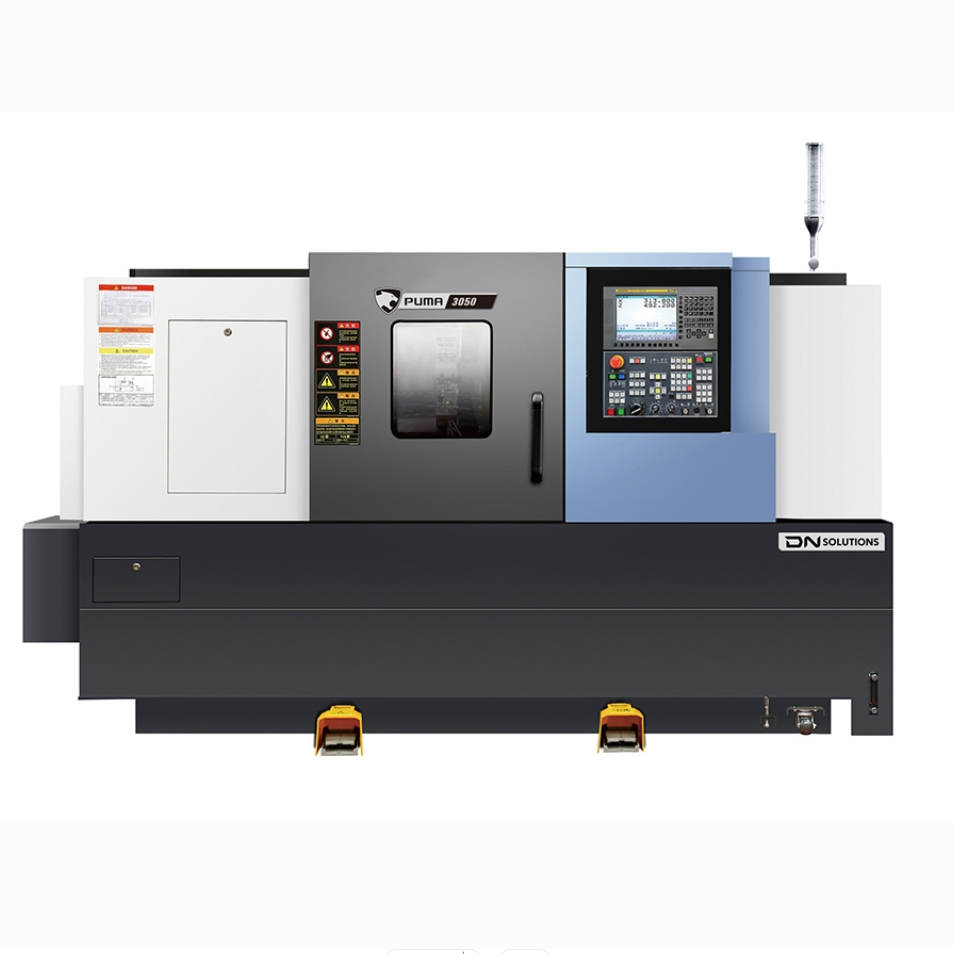

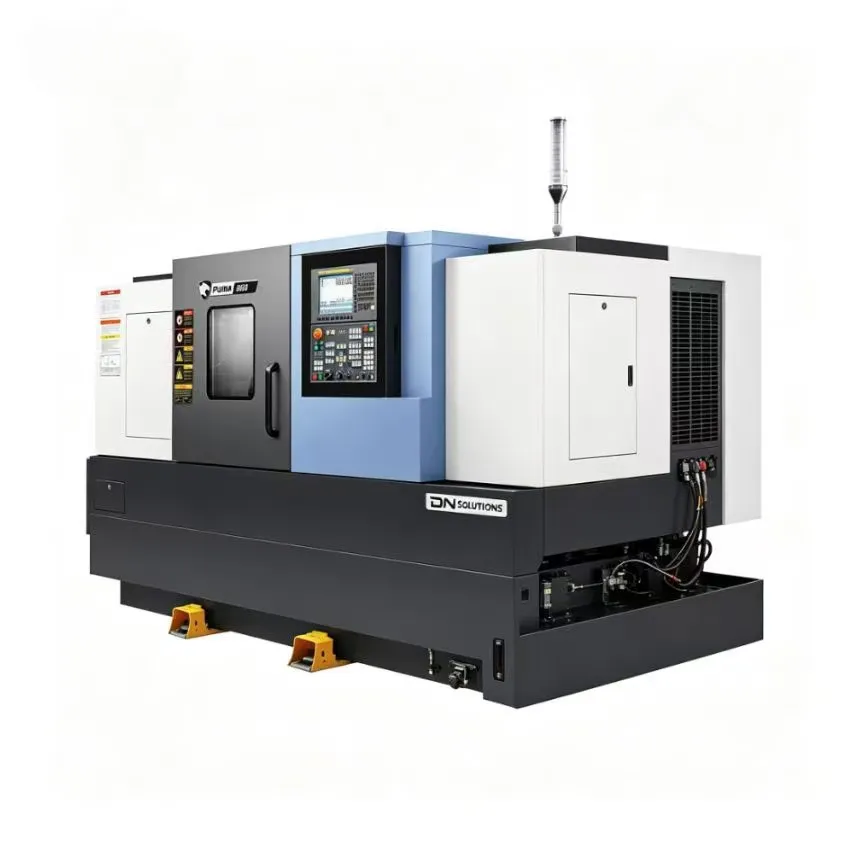

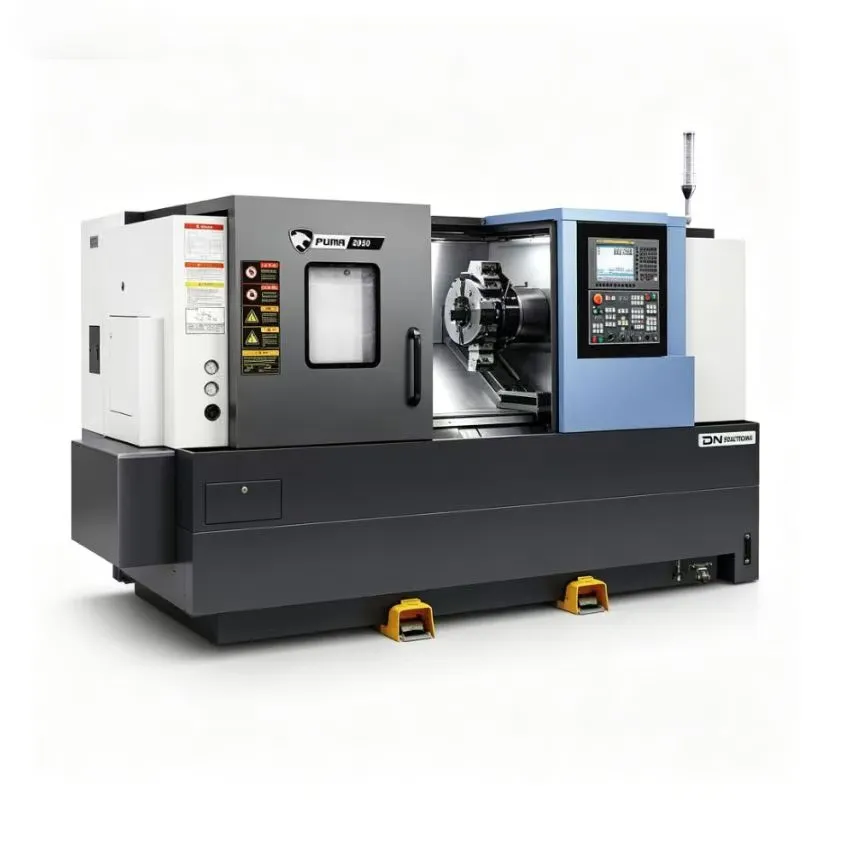

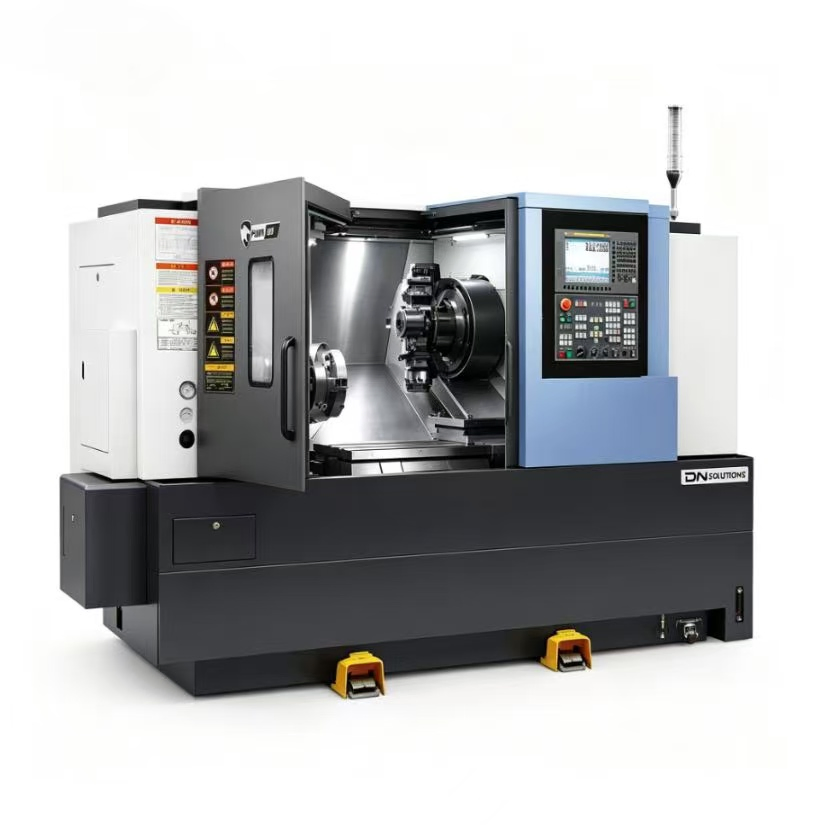

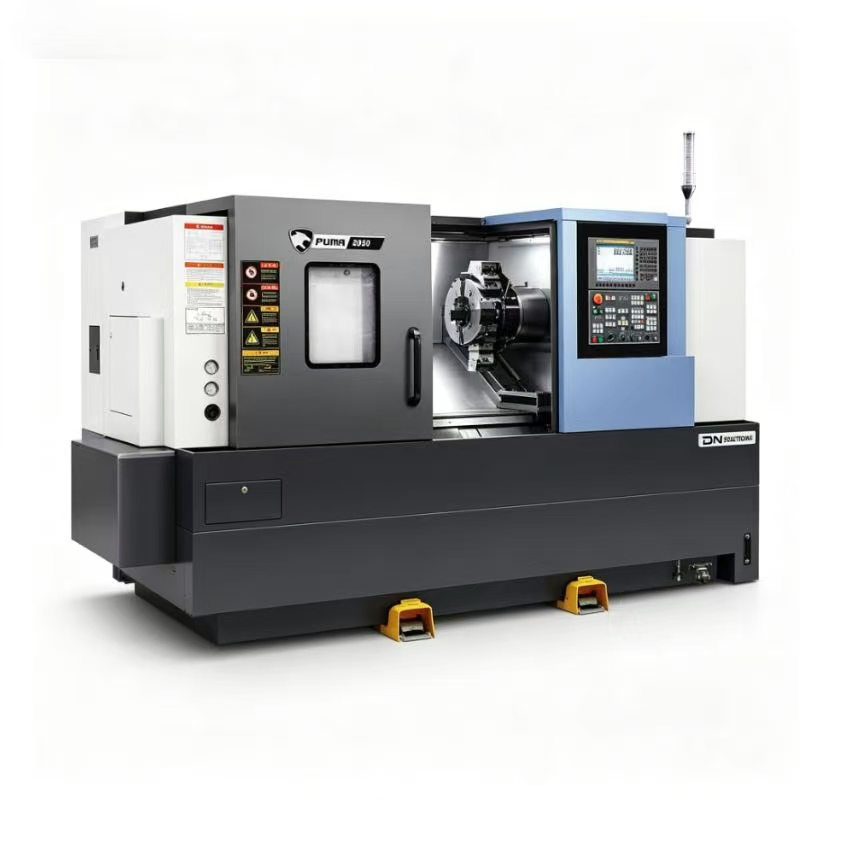

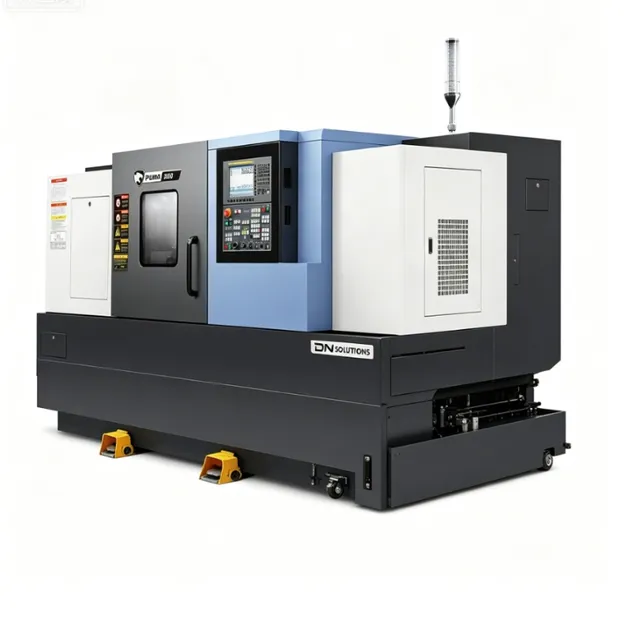

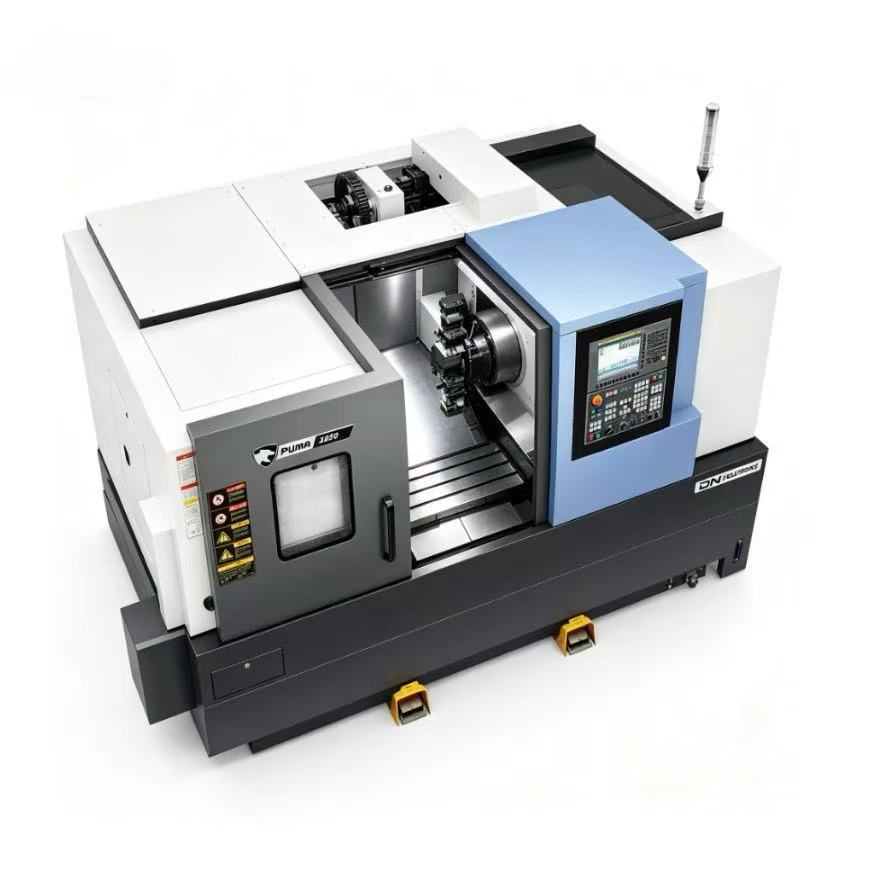

O PUMA 3050 com cama de inclinação é um torno CNC de alta performance desenvolvido para a produção em massa de peças de metal de elevada precisão. Toda a máquina adota uma estrutura de base de ferro fundido espesso integrada com excelente absorção de vibrações, o que garante uma precisão consistente de maquinação mesmo sob cargas de corte pesadas a longo prazo. Equipado com um sistema de controlo CNC de alto desempenho, o seu painel de operação humanizado proporciona uma experiência de programação simples para todos os operadores.

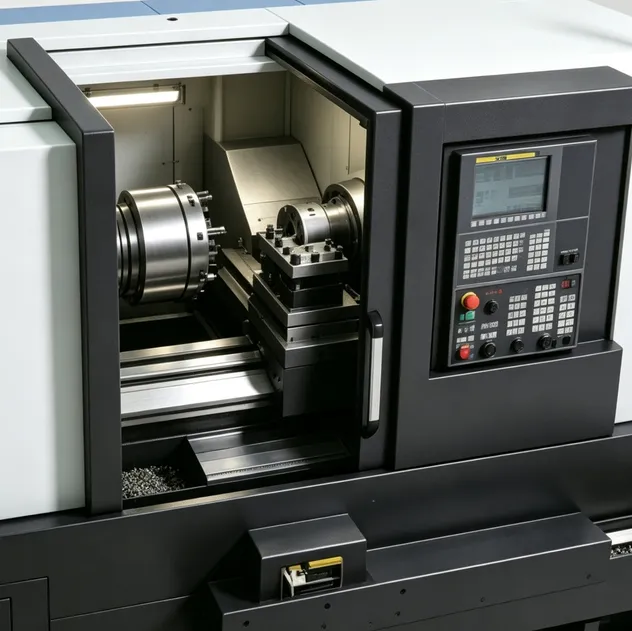

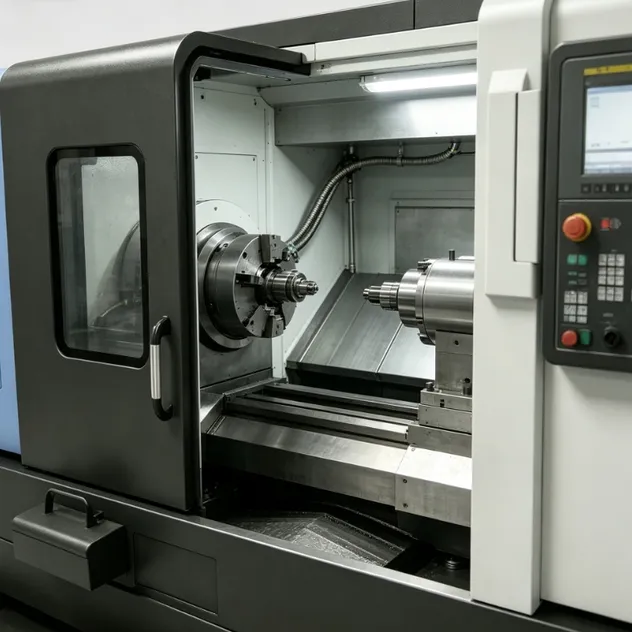

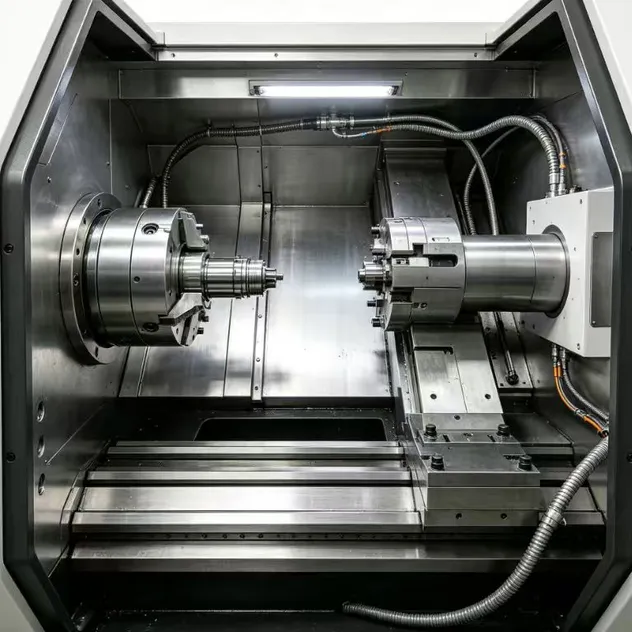

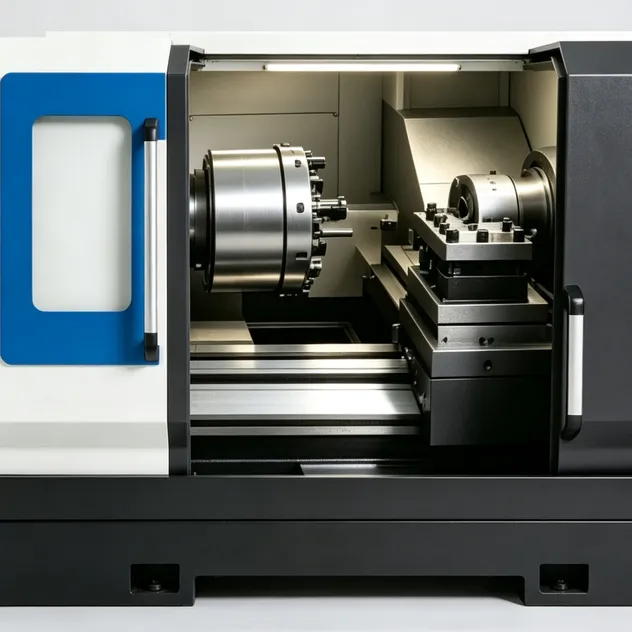

Equipada com servotorreta de alta precisão e veio de grande diâmetro, esta máquina suporta a maquinação de compostos, incluindo rotação, rosca e chanfragem para peças de eixo e disco, equilibrando uma velocidade de processamento excecional e um acabamento de superfície superior.
Com dimensões compactas e sistema automático de remoção de aparas, minimiza a manutenção manual e adapta-se perfeitamente à produção em lote de peças automáticas, acessórios hidráulicos e componentes gerais de máquinas. Com uma construção industrial fiável, o PUMA 3050 integra um desempenho estável e de alta velocidade e uma longa vida útil. É uma escolha de torno CNC preferencial e rentável para pequenos e médios fabricantes em todo o mundo.
| Item | Parâmetro | Unidade |
|---|---|---|
| 1) Capacidade da Máquina | ||
| Máx. Balanço sobre a cama | Φ630 | mm |
| Máx. Roda sobre a sela | Φ460 | mm |
| Diâmetro de viragem recomendado | Φ305 | mm |
| Máx. Diâmetro de viragem | Φ460 | mm |
| Máx. Comprimento da peça | 638 | mm |
| Apenas mandril | 390 | kg |
| Mandril e porta-cargas | 620 | kg |
| Diâmetro de trabalho da barra | Φ76 | mm |
| 2) Eixo | ||
| Diâmetro do mandril | Φ304 | mm |
| Tipo de ponta do veio | ASA A2-8 | – |
| Diâmetro do orifício do fuso | Φ91 | mm |
| Diâmetro do rolamento do fuso (dianteiro/traseiro) | Φ140/Φ130 | mm |
| Diâmetro do orifício do cilindro hidráulico | Φ77 | mm |
| Diâmetro do orifício interior da barra de tracção | Φ77 | mm |
| Potência do motor do veio (30 min/contínua) | 18.5/15 | KW |
| Velocidade do veio | 3,000 | r/min |
| Máx. Binário do veio | 401.2 | N·m |
| 3) Alimentação do Eixo | ||
| Curso do Eixo X | 265 (35 mais de 230) | mm |
| Curso do Eixo Z | 680 | mm |
| Taxa de Traverse Rápida - Eixo X | 24 | m/min |
| Taxa de Traverse Rápida - Eixo Z | 30 | m/min |
| Impulso Contínuo - Eixo X | 6,220 | N |
| Impulso Contínuo - Eixo Z | 11,310 | N |
| Impulso Intermitente - Eixo X | 9,953 | N |
| Impulso Intermitente - Eixo Z | 18,096 | N |
| Parafuso esférico, diâm. X, cabo - Eixo X | 32 x 10 | mm |
| Parafuso esférico, diâm. X, cabo - Eixo Z | 40 x 10 | mm |
| Servomotor (Codificador absoluto) - Eixo X | 1.8 | KW |
| Servomotor (Codificador absoluto) - Eixo Z | 3 | KW |
