Visão Geral - Informação Básica
N ° de Modelo. T4005
Aplicação Metal
uso processo Máquina-Ferramentas CNC para Cortar Metal
Método Movimento Controle de Contorno
Método de Controle Controle de Semi-Malha Fechada
Controle Numérico CNC / MNC
Processamento de precisão 0,01 ~ 0,02 (mm)
Classificação de Espectáculos Maquinas-Ferramentas CNC de Alta Qualidade
Certificação CE, ISO 9001
Condição Nova
modelo T4005
personalização disponível
relatório de ensaio de máquinas fornecido
saída de vídeo - inspecção fornecido
Pacote de Transporte caixa de madeira
Especificação 3530cm+2200cm+2100cm
Origem China
Descrição de Produto
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível

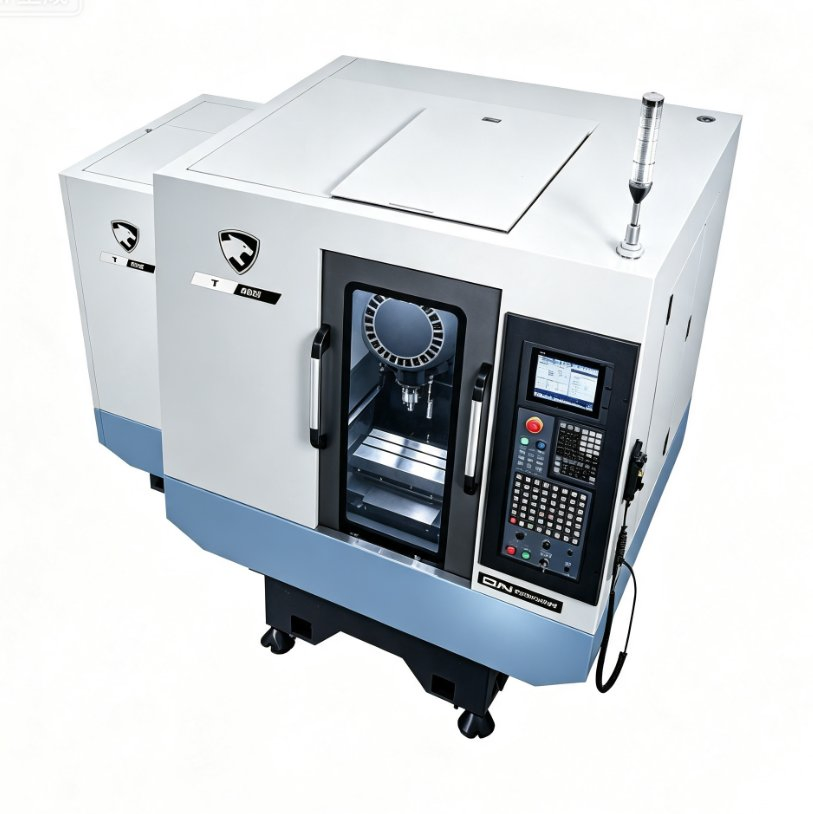

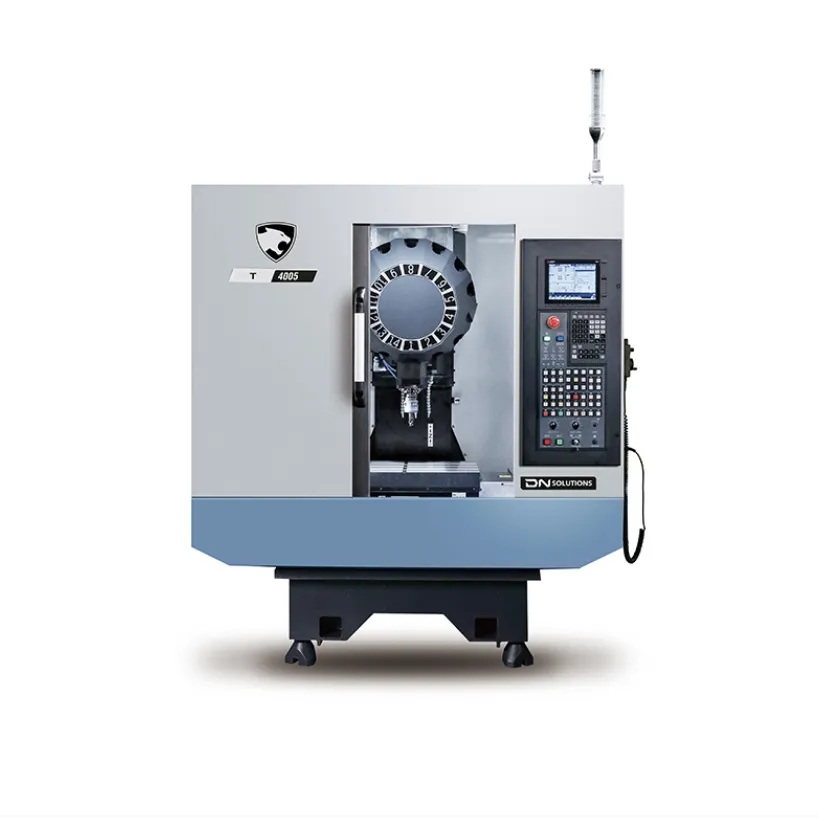

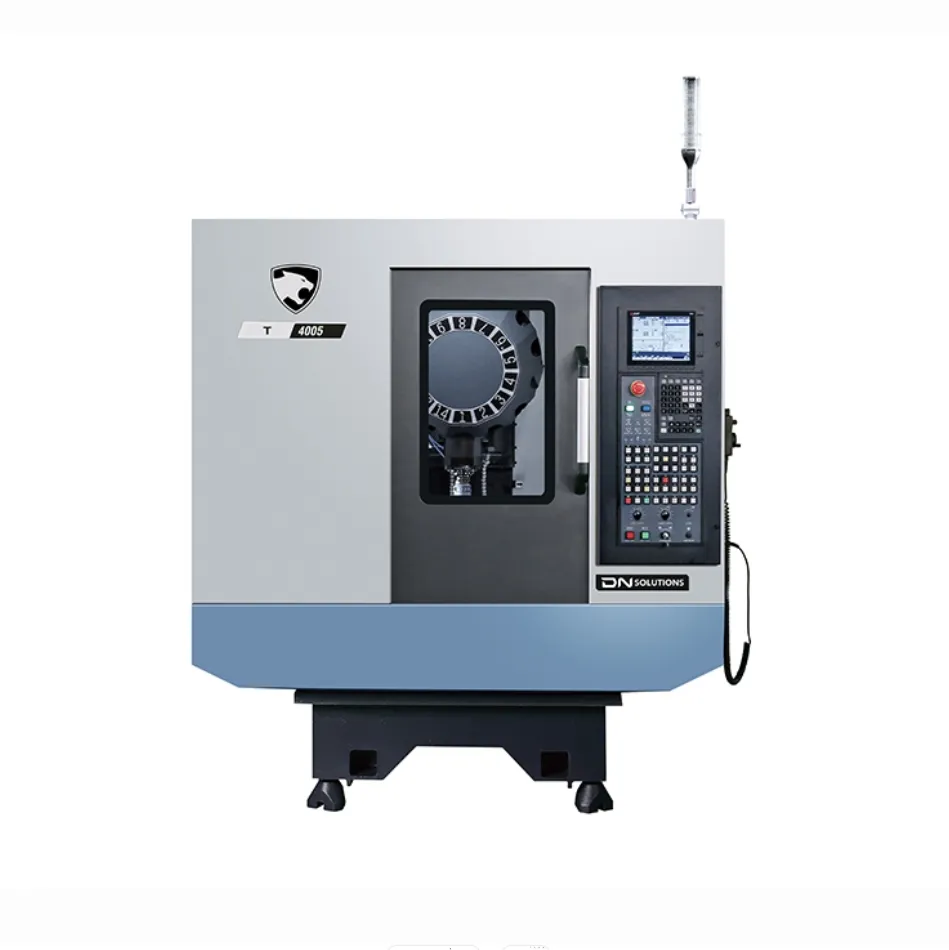

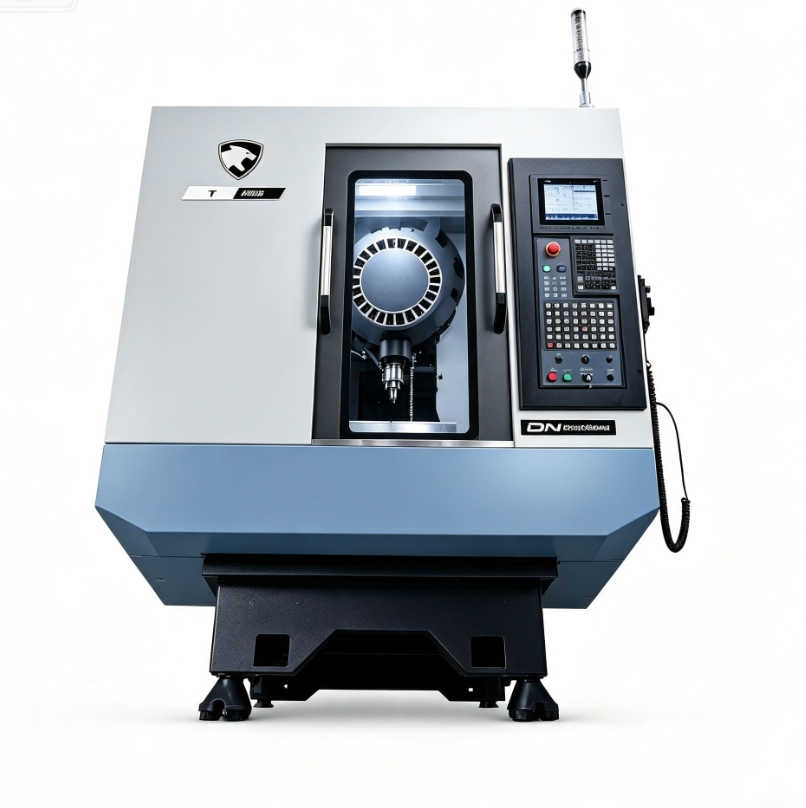

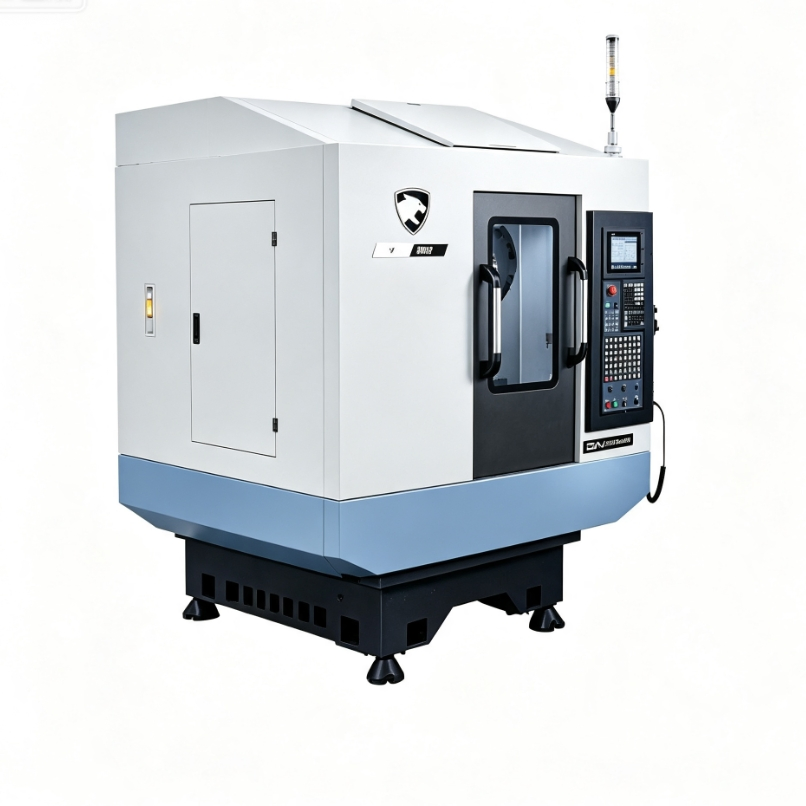

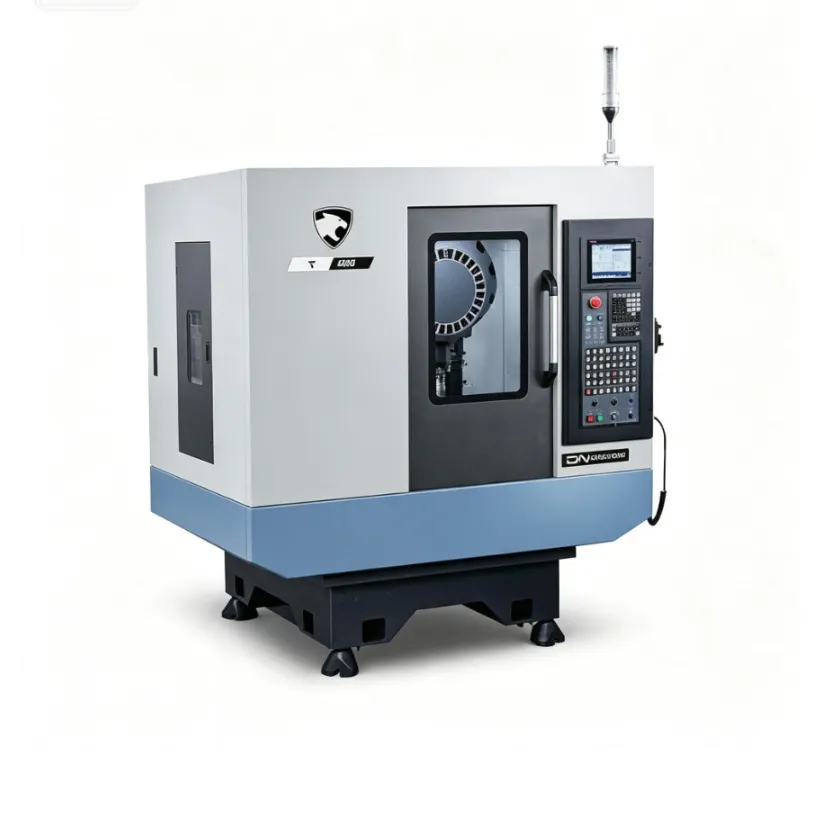

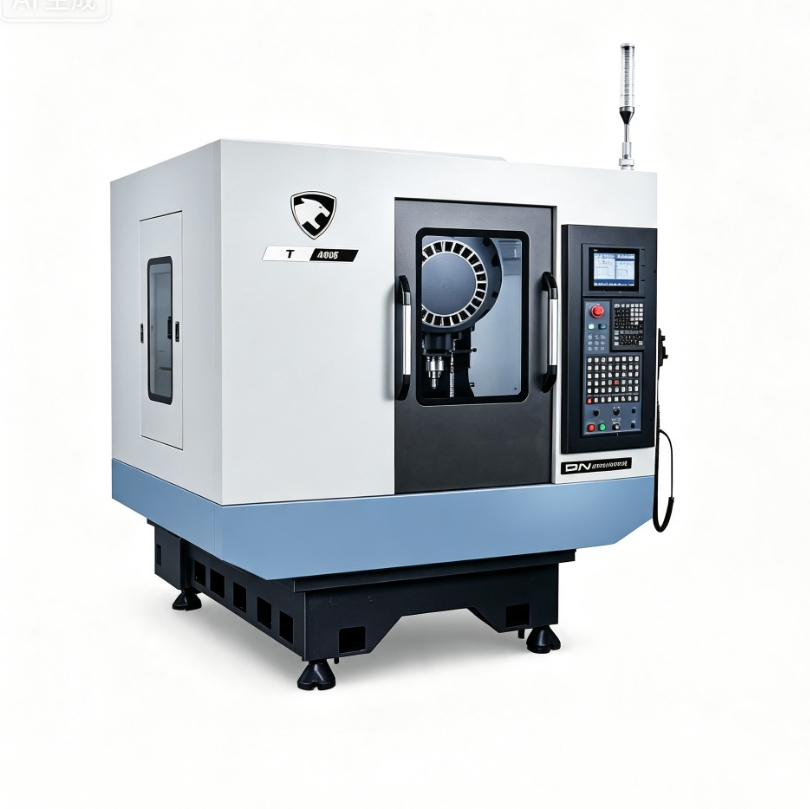

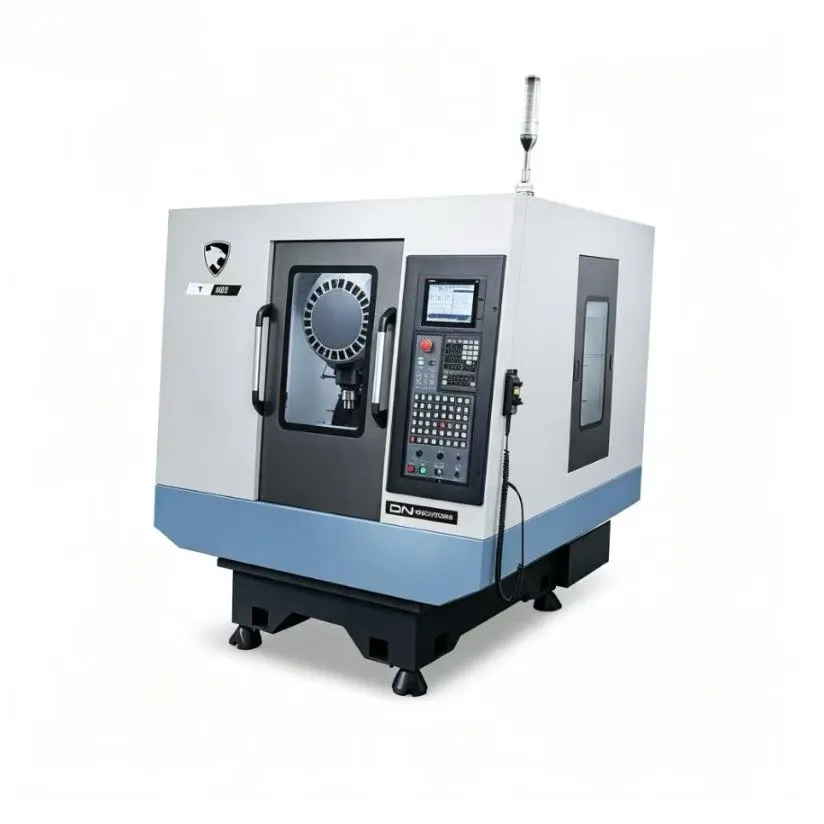

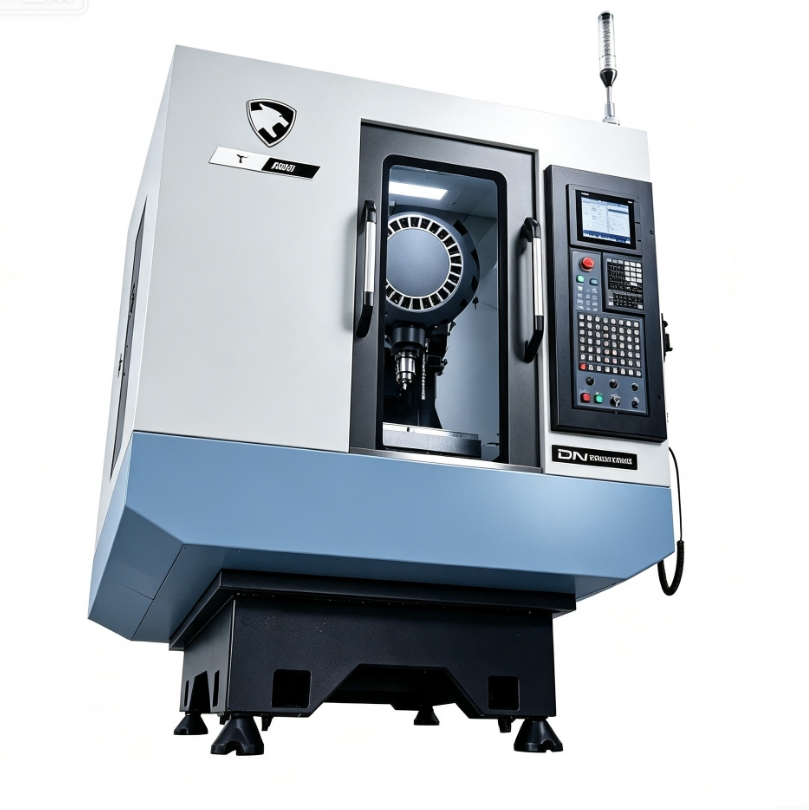

T4005 Introdução ao produto

O versátil centro de maquinação vertical T4005 de elevada rigidez proporciona soluções fiáveis de maquinagem de precisão para trabalhos pesados para moldes grandes, peças estruturais para automóveis e componentes mecânicos pesados. Construída com uma estrutura sólida integrada de 13500 kg, a máquina absorve eficazmente a vibração de corte para manter uma precisão consistente ao nível de mícron, durante um corte pesado contínuo a longo prazo.
Três tipos de fuso opcionais cobrem todas as exigências de processamento: Fuso padrão acionado por correia para desbaste de alto torque, dois fusos de alta velocidade de acoplamento direto para moagem fina eficiente, suportado pelo resfriamento de fuso de grande capacidade para eliminar a deformação térmica. A mesa de trabalho com ranhura em T extra grande de 1630 × 760 suporta um máximo de 1500 kg de peças, com uma folga larga entre eixos que evita interferências ao maquinar peças de trabalho altas.

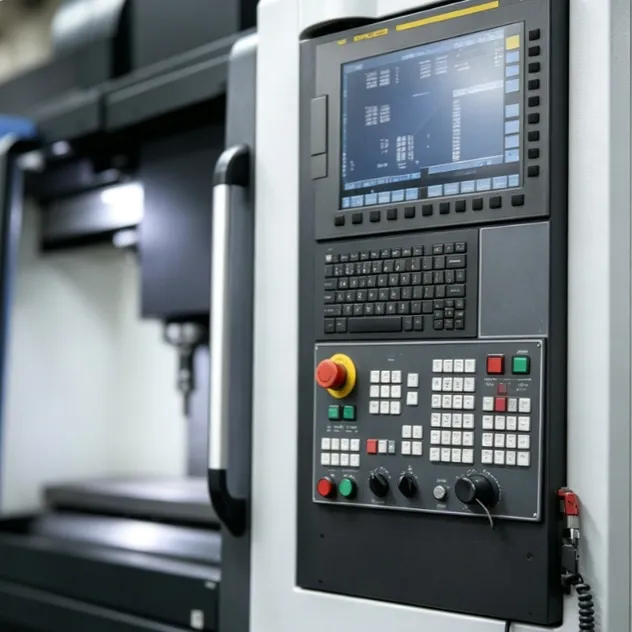

Está equipado com um sistema de controlo standard DA SÉRIE FANUC i com um forte desempenho informático para superfícies curvas complexas. A potência e o fornecimento de ar estáveis e combinados suportam uma produção automática 24 horas por dia e as várias opções de cor da carroçaria satisfazem as necessidades de disposição personalizada da oficina. Combinando elevada rigidez, capacidade de carga pesada e adaptabilidade em várias cenas, o T4005 é o equipamento de processamento central ideal para fabricantes de componentes pesados.
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
ITEM ESPECIFICAÇÃO UNIDADE
1) CURSO
Eixo X (Tabela) 520 mm
Eixo Y (Saddle) 400 mm
Eixo Z (cabeça do eixo) 350 mm
2) nariz do fuso à superfície da mesa 150-500 mm
3) eixo Centro para coluna Guia 444 mm
4) TABELA
Tamanho da mesa 650 x 400 mm
Máx. Carga da mesa 300 kg
Ranhura em T. 3-100 x 14H8 -
5) CABEÇA DO FUSO
Potência do motor (cont./S3 25%) 3.7/5.5 KW
Velocidade do veio 12,000 r/min
Máx. Binário do veio (S3 25%) 35 N·m
Orientação do veio Codificador de posição incorporado -
Tipo de cone ISO # 30/7/24 -
Transmissão de potência Transmissão direta -
6) TROCADOR AUTOMÁTICO DE FERRAMENTAS (ATC)
Capacidade de armazenamento de ferramentas 14 ea
Tipo de braço da ferramenta Tipo de guarda-chuva -
Método de seleção de ferramenta Endereço fixo -
Suporte de ferramentas MAS403/BT30 -
Puxe o perno MAS403 P30T-I (45 GRAUS) -
Máx. Diâmetro da ferramenta Φ80 mm
Máx. Comprimento da ferramenta 150 mm
Máx. Peso da ferramenta 2.5 kg
Tempo de mudança de ferramenta (ferramenta para ferramenta) 1.3 s
7) EIXO DE ACIONAMENTO
Taxa de Traverse rápida - X, eixo Y. 56 m/min
Taxa de Traverse rápida - eixo Z. 56 m/min
Taxa de alimentação de Corte - todos os eixos 1-20,000 mm/min

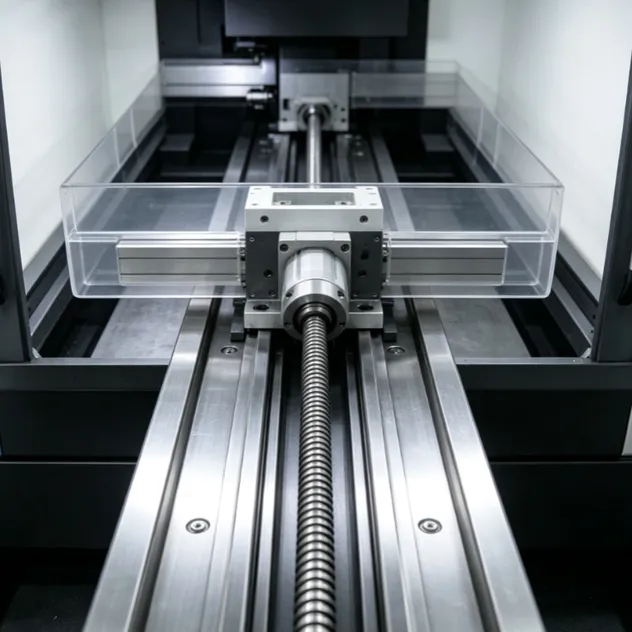

Parafuso esférico - X, eixo Y. Φ25 x P20 mm
Parafuso esférico - eixo Z. Φ32 x P20 mm
Motor servo-X, eixo Y. 2.2 KW
Motor servo - eixo Z (com travão) 2.2 KW
Sistema de feedback Codificador de impulsos absolutos -
8) SISTEMA DE REFRIGERAÇÃO
Capacidade do depósito de líquido de refrigeração 100 L
Especificação do sistema de refrigeração padrão 0.25 kW x 0.05 MPa x 120 L/min -

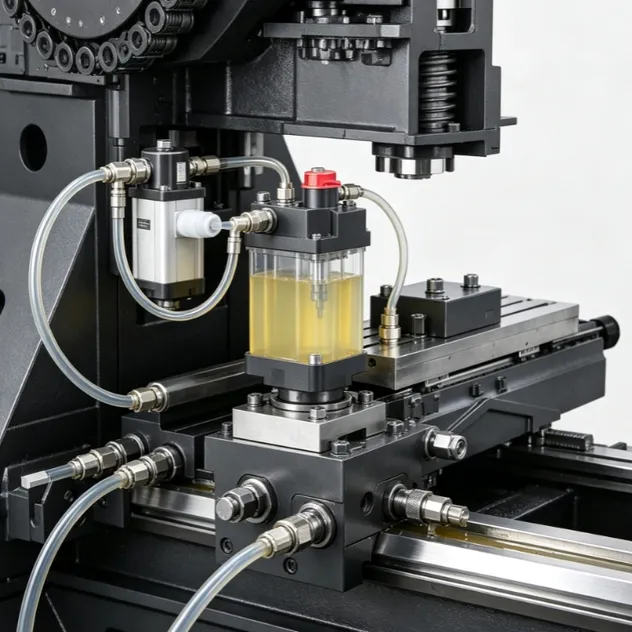

9) SISTEMA DE LUBRIFICAÇÃO
Capacidade do tanque de lubrificante 2 L
Especificação da bomba 1.7 MPa x 0.125 L/min -
Tipo de distribuidor Tipo de medição -
10) DIMENSÕES DA MÁQUINA (M/C PADRÃO)
Dimensões totais 2,602 x 1,620 x 2,380 (C x L x a) mm
11) PESO DA MÁQUINA (M/C PADRÃO)
Peso Total 2,400 kg
12) UTILIDADES
Fonte de alimentação (kVA: Capacidade nominal) 3PH-AC200 V/50 Hz x 16.10 kVA -
Fornecimento de ar comprimido 0.54 MPa x 250 NL/min -

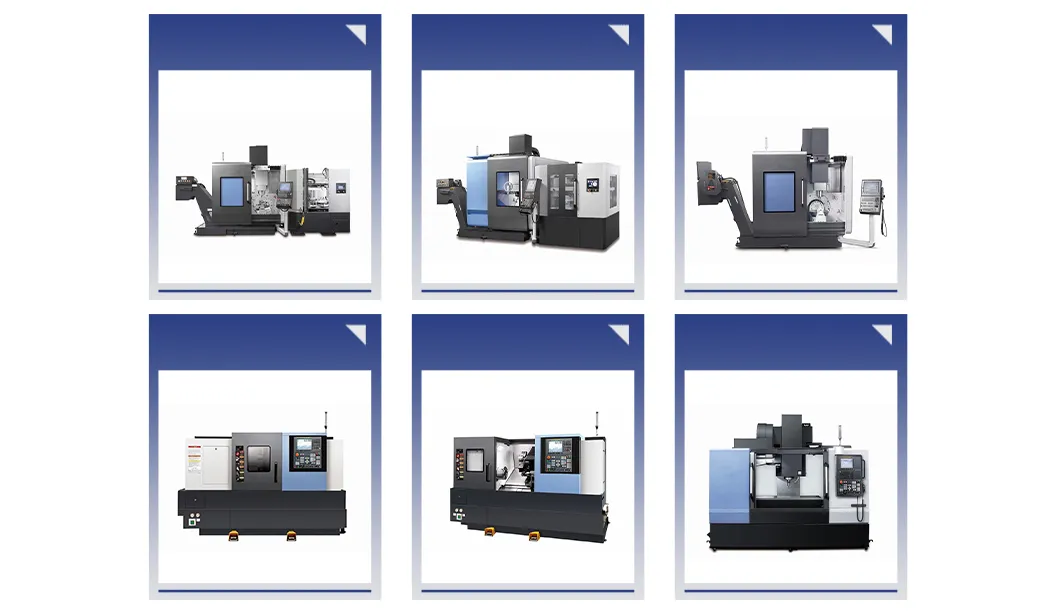

Principais produtos
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível

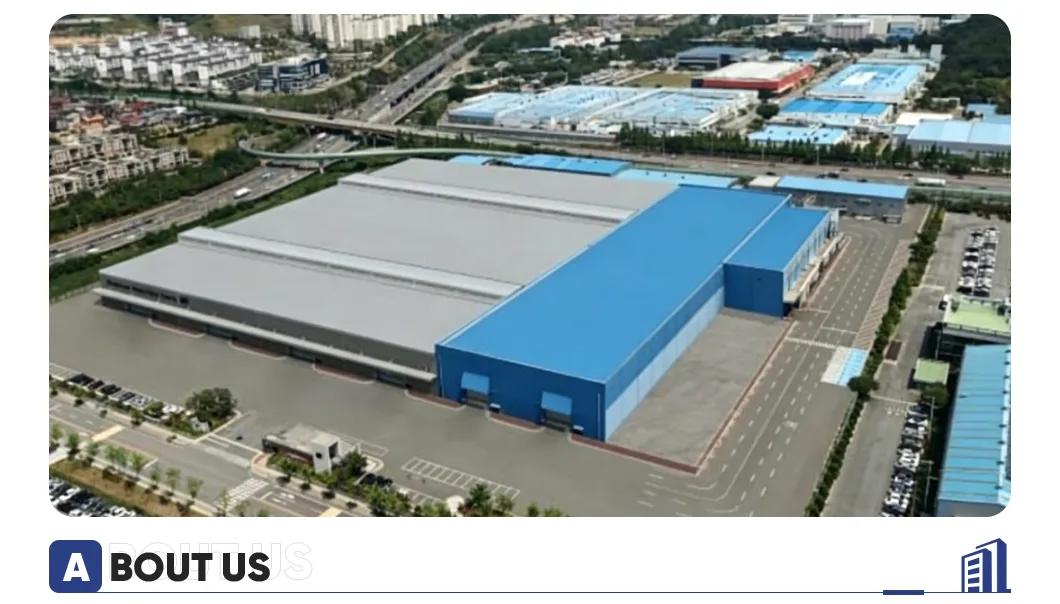

Perfil da empresa
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Somos um fornecedor de ferramentas de máquinas abrangente e único que integra R&D independente, vendas profissionais e serviços técnicos pós-venda de ciclo completo. Desde o seu estabelecimento, a empresa aderiu à filosofia empresarial de "qualidade fiável, cooperação sincera Win-Win" e manteve a sua proposta de valor de fornecer soluções de ferramentas personalizadas completas para as empresas de fabrico com elevada qualidade a custos totais controlados. Absorvemos continuamente conceitos avançados de gestão e operação moderna na indústria de máquinas, estabelecendo uma base sólida e sustentável para o nosso crescimento empresarial e expansão de mercado para todos os clientes de fabrico cooperativo.
A nossa equipa técnica consiste em vários engenheiros seniores de pré-vendas e pós-venda com anos de experiência profissional aprofundada em ferramentas de máquinas de alta performance. O nosso abrangente portefólio de serviços abrange o planeamento de processos de maquinagem integrados, programas de optimização da eficiência de produção personalizados, projectos de modificação de ferramentas de máquinas personalizadas, revisão e renovação completas da máquina, instalação de módulos funcionais adicionais, bem como um armazém completo que fornece peças sobresselentes originais genuínas para um fornecimento rápido e assistência de manutenção de emergência.
Oferecemos serviços completos de um ponto para ferramentas de máquinas, incluindo consulta de vendas de produtos, suporte técnico pós-venda no local, fornecimento de peças sobresselentes genuínas, cursos de formação sistemática de operador e técnico e soluções completas de entrega de projectos prontas a pensar em diferentes cenários de produção. A nossa aspiração empresarial a longo prazo é levar equipamento de máquinas industriais altamente competitivo e de elevado desempenho a fabricantes em todos os sectores através dos nossos serviços de ciclo de vida completo topo de gama e normalizados. Esforçamo-nos por agir como um suporte técnico fiável para alimentar o crescimento do negócio de cada parceiro e tornar-se no seu parceiro de serviço de ferramentas de máquinas a longo prazo mais fiável.
Pegando firmemente ao nosso espírito empresarial de sempre colocar nosso coração em cada detalhe e continuar a lutar para uma melhoria contínua, a nossa equipa centra de perto a sua operação nas tendências reais do mercado e nas demandas diversificadas de produção dos clientes. Impulsionados por uma inovação profissional persistente, contamos com sistemas de gestão internos padronizados e quadros rigorosos de garantia de qualidade de processos completos como os nossos pilares operacionais fundamentais. Promovemos consistentemente a atualização industrial e a inovação tecnológica iterativa no setor de usinagem de precisão. Avançando, vamos continuar fornecendo equipamentos de usinagem profissionais de maior qualidade e eficiência e serviços técnicos de todas as dimensões para clientes globais envolvidos no processamento de metais e na fabricação de precisão. Esperamos sinceramente poder juntar-se a parceiros de todo o mundo para abraçar conjuntamente uma nova e prometedora era de fabrico inteligente e criar um maior valor industrial para todo o ecossistema de processamento de máquinas.
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível

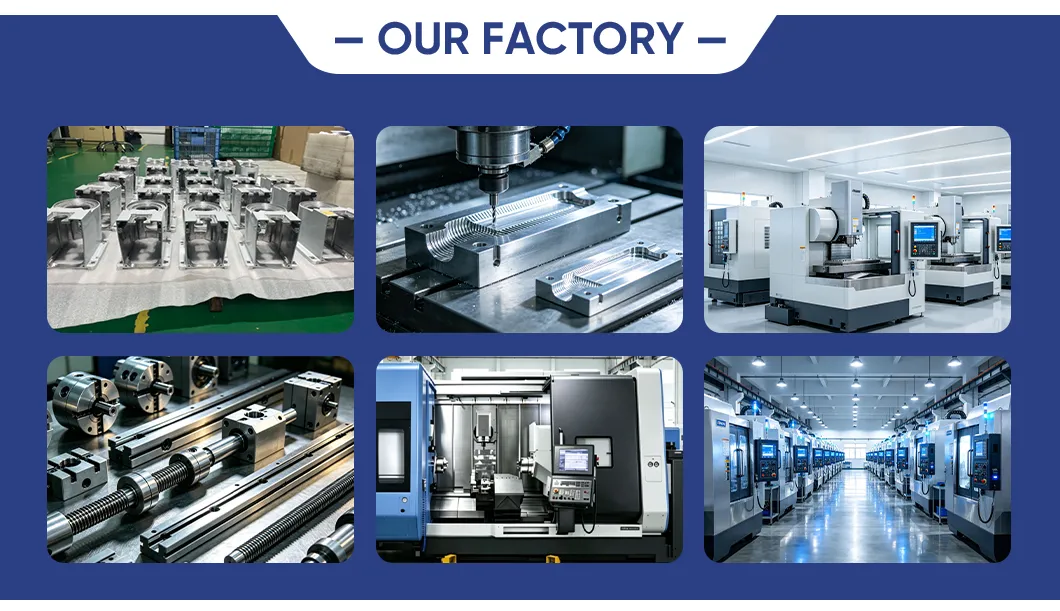

Vantagem da empresa
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Nossos Serviços e nosso certificado
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Exposição
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
Embalagem e envio
Revista de Ferramentas Atualizável Centro Vertical para Fabricação Flexível
PERGUNTAS FREQUENTES (FAQ)
Que produtos podem as máquinas processar?
Peças metálicas complexas para novas indústrias de energia, aeroespacial, dispositivos médicos, moldes de precisão, autopeças e outras indústrias.
As configurações da máquina podem ser personalizadas?
O eixo, o carregador de ferramentas, o sistema CNC, o transportador de aparas e outros componentes podem ser seleccionados conforme necessário para se adaptarem a diferentes peças de trabalho.
Como as máquinas são embaladas e enviadas?
São adotadas bolsas de ferro a vácuo à prova de umidade personalizadas, os componentes de precisão são protegidos separadamente contra choques e todo o processo logístico é rastreável.
Qual é o prazo após a colocação da encomenda?
Os modelos padrão estão em stock para uma entrega rápida. As máquinas personalizadas seguem o ciclo de produção indicado no contrato formal.
As peças sobressalentes são fáceis de obter mais tarde?
As peças sobressalentes originais são estocadas em armazém com entrega rápida. São suportadas tarefas de manutenção a longo prazo, ferramentas de corte e fornecimento de consumíveis.
Qual o suporte técnico pós-venda disponível?
Oferecemos suporte técnico contínuo, incluindo orientação de instalação remota ou no local, treinamento operacional para sua equipe e soluções completas de manutenção preventiva.
