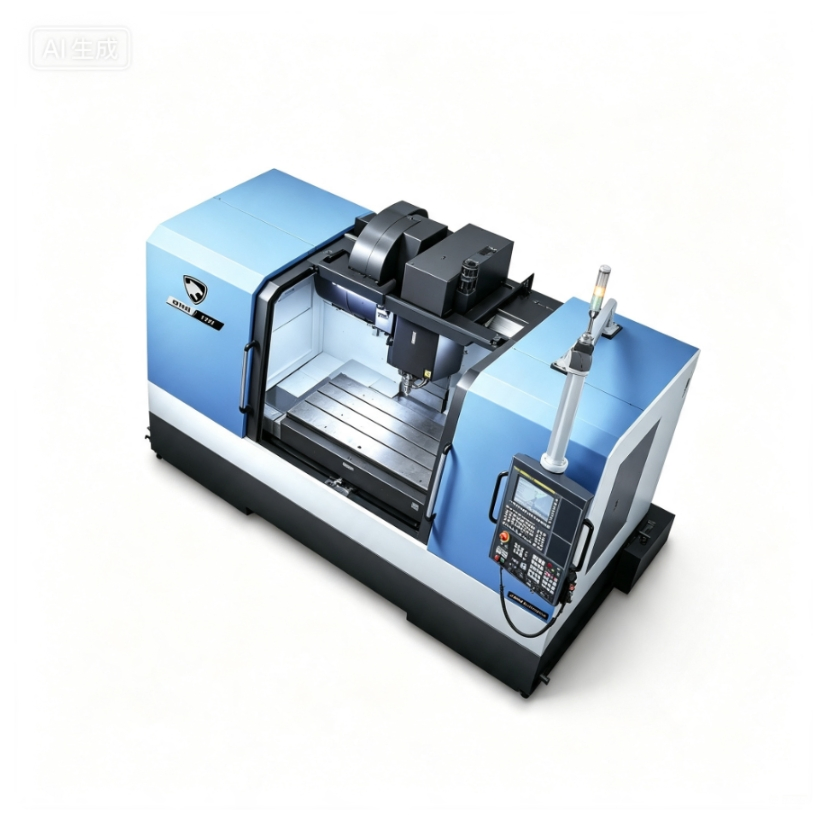

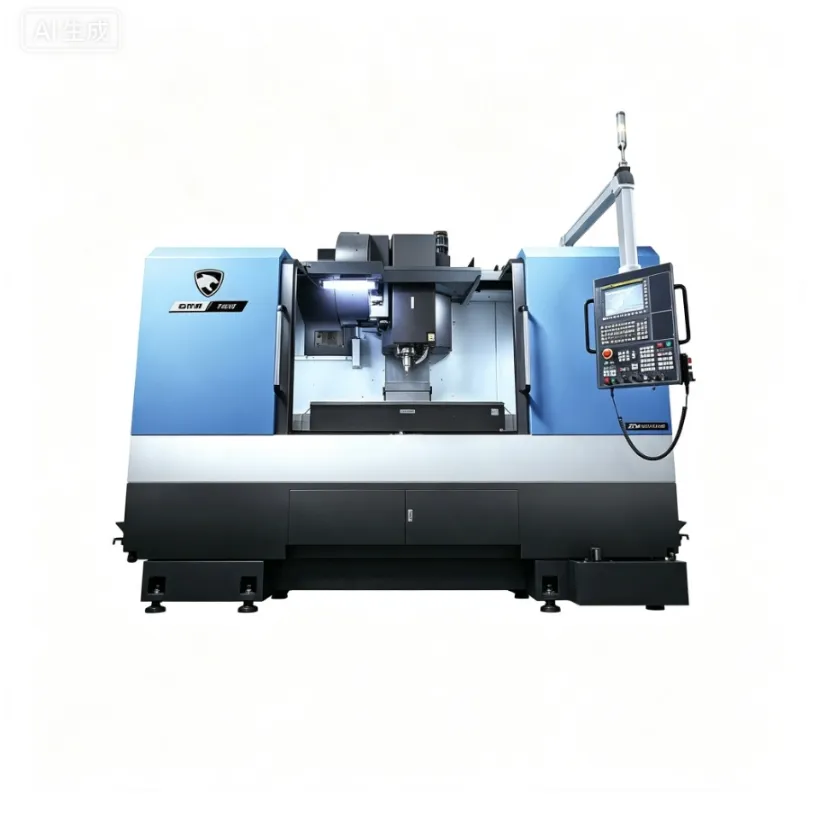

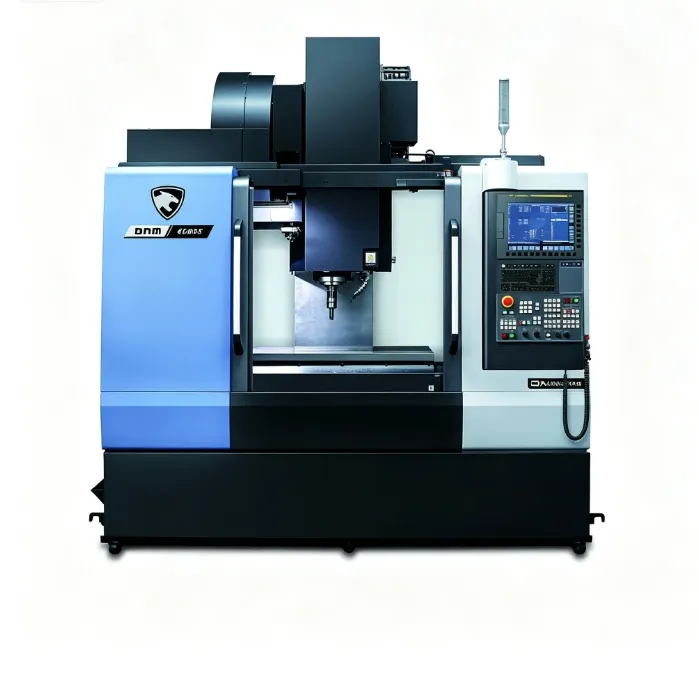

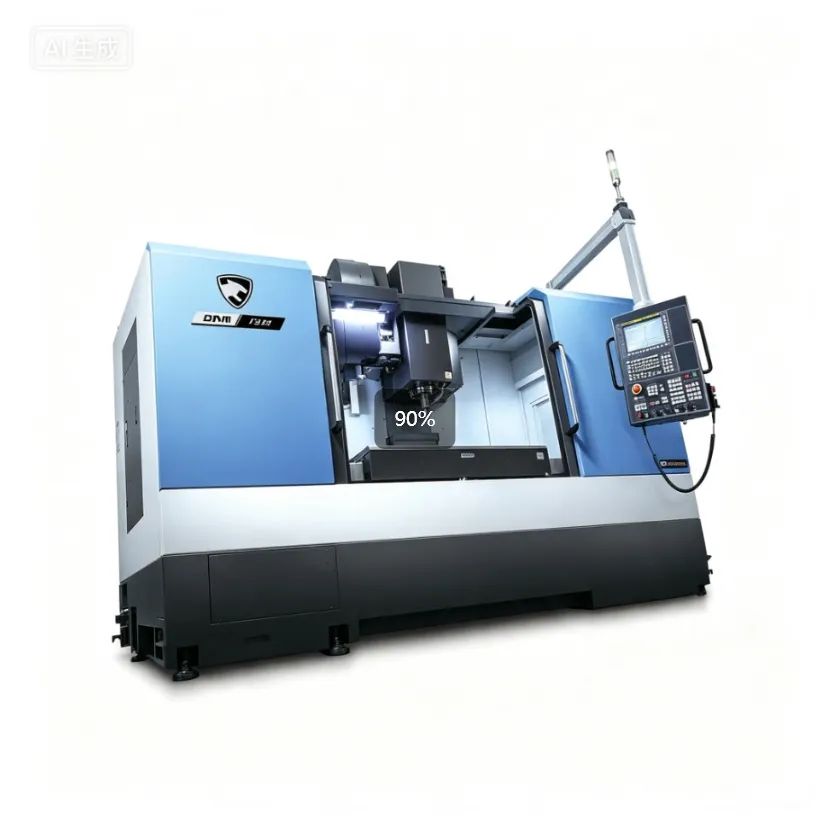

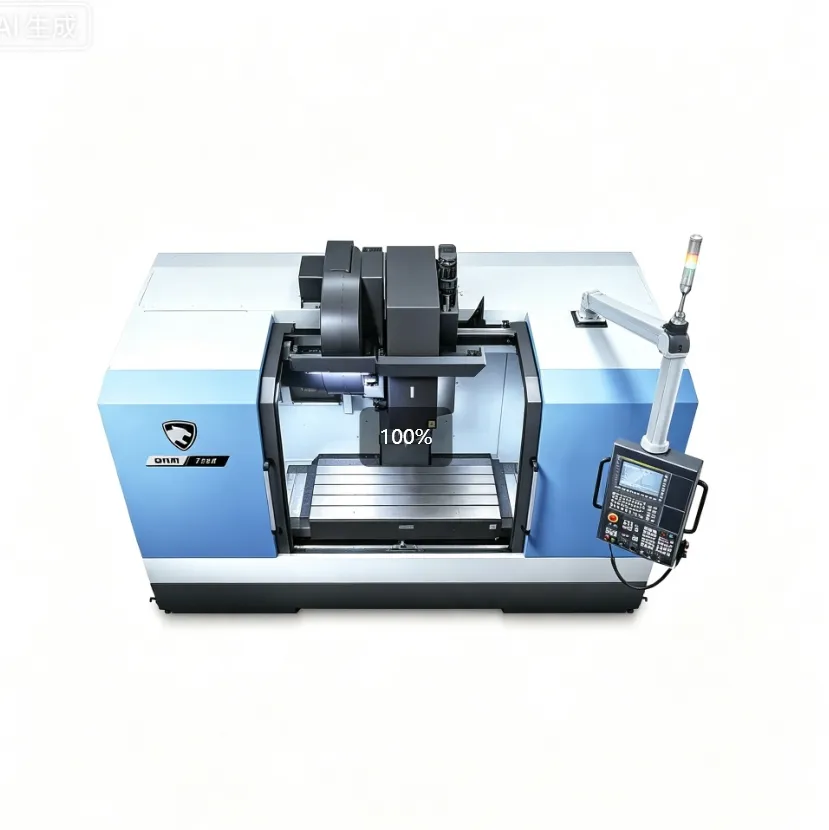

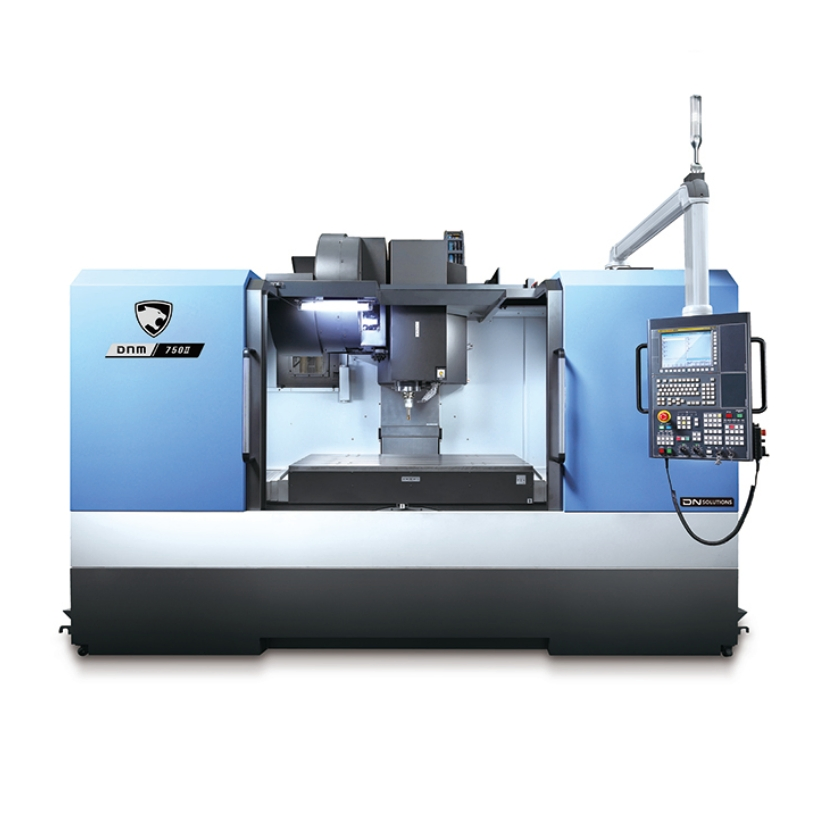

O versátil Centro de maquinação vertical de alta velocidade oferece soluções de maquinagem fiáveis e eficientes para moldes, peças automáticas e componentes mecânicos gerais. Construída com estrutura fundida integrada para trabalhos pesados, a máquina reduz significativamente a vibração de corte para manter uma precisão estável sob processamento contínuo de cargas pesadas a longo prazo.
Adota um veio de alta velocidade de acoplamento direto com uma potência de corte forte, o que reduz o ciclo de produção e melhora o rendimento geral. A mesa de trabalho grande e resistente proporciona um amplo espaço de processamento e uma excelente capacidade de carga para manusear várias peças de trabalho numa só fixação.
Equipado com o sistema de controlo standard FANUC, funciona de forma estável e suporta programas complexos para satisfazer necessidades de processamento de precisão diversificadas.
A estrutura otimizada de remoção de aparas evita a acumulação de aparas e a porta de operação ampla facilita o carregamento, a mudança de ferramentas e a manutenção diária. Com rigidez robusta, alta velocidade e aplicabilidade versátil, este centro de maquinagem vertical é um equipamento de processamento económico ideal para produção em massa de várias indústrias.
| ITEM | UNIDADE | ESPECIFICAÇÃO | SELECÇÃO |
|---|---|---|---|
| CAPACIDADE | |||
| SUPERFÍCIE DA MESA | mm | RANHURA EM T (5-125 X 18H8) | PREDEFINIÇÃO |
| TAMANHO DA MESA | mm | 1630X760 | |
| MÁX. ALTURA DA PEÇA | mm | 725 | |
| MÁX. PESO DA PEÇA | kg | 1500 | |
| FUSO À SUPERFÍCIE DA MESA | mm | 150 ~ 800 | |
| DIMENSÃO PRINCIPAL | |||
| COMPRIMENTO | mm | 3480 | PREDEFINIÇÃO |
| LARGURA | mm | 3850 | |
| ALTURA | mm | 3170 | |
| PESO DA MÁQUINA (LÍQUIDO) | kg | 13500 | PREDEFINIÇÃO |
| UTILITÁRIO | |||
| FONTE DE ALIMENTAÇÃO | - | 3PH-AC200 ~ 480 V 50 / 60 Hz | PREDEFINIÇÃO |
| CAPACIDADE DE ENERGIA NECESSÁRIA | KVA | 40.00/37.50/43.30 | |
| AR COMPRIMIDO – PRESSÃO | MPa | 0.54 | |
| AR COMPRIMIDO – CONSUMO | NL/min | 250 | |
| COR DA MÁQUINA | - | - | SELECTIVO |
| Soluções DN de 4 TONS DE COR (4 cores padrão) | - | Padrão | PADRÃO |
| DEFINIDO PELO UTILIZADOR | - | Opcional | OPÇÃO |
| SISTEMA CNC | |||
| SISTEMA CNC | MODELO | SÉRIE FANUC i | PREDEFINIÇÃO |
| SÉRIE FANUC i | - | Configuração de Fábrica | PADRÃO |
| VEIO - TIPO 1 | |||
| ALIMENTAÇÃO (CONT./CURTO-CIRCUITO) | KW | 18.5 (S3 60%)/15 (Cont.) | PADRÃO |
| MÁX. VELOCIDADE DO VEIO | r/min | 8000 | |
| VELOCIDADE BASE | r/min | 1500 | |
| MÁX. BINÁRIO (CURTO PRAZO) | N·m | 118 (S3 60%) | |
| ORIENTAÇÃO | - | SENSOR INCORPORADO | |
| TRANSMISSÃO DE POTÊNCIA | - | ACCIONADA POR CORREIA | |
| VEIO - TIPO 2 | |||
| ALIMENTAÇÃO (CONT./CURTO-CIRCUITO) | KW | 28 (S3 25%)/11 (Cont.) | OPÇÃO |
| MÁX. VELOCIDADE DO VEIO | r/min | 12000 | |
| VELOCIDADE BASE | r/min | 1500 | |
| MÁX. BINÁRIO (CURTO PRAZO) | N·m | 159.3 (S3 15%) | |
| ORIENTAÇÃO | - | SENSOR INCORPORADO | |
| TRANSMISSÃO DE POTÊNCIA | - | LIGAÇÃO DIRECTA | |
| VEIO - TIPO 3 | |||
| ALIMENTAÇÃO (CONT./CURTO-CIRCUITO) | KW | 15.6 (S3 40%)/15.6 (Cont.) | OPÇÃO |
| MÁX. VELOCIDADE DO VEIO | r/min | 12000 | - |
| VELOCIDADE BASE | r/min | 900 (S3 40%)/1064 (Cont.) | - |
| MÁX. BINÁRIO | N·m | 165.5 (S3 40%) | - |
| ORIENTAÇÃO | - | SENSOR INCORPORADO | - |
| TRANSMISSÃO DE POTÊNCIA | - | LIGAÇÃO DIRECTA | - |
| OUTRAS ESPECIFICAÇÕES DO VEIO | |||
| FORÇA DE FIXAÇÃO DA FERRAMENTA | KN | 7.35 | PREDEFINIÇÃO |
| TIPO DE CONE | - | ISO # 40, 7/24 CONE | PREDEFINIÇÃO |
| ARREFECIMENTO DO FUSO - CAPACIDADE DO DEPÓSITO | L | 45 | - |
| TIPO DE ÓLEO | - | ISO # 10 | - |
| CAPACIDADE | kcal/h | 1730 | - |
Este equipamento foi desenvolvido principalmente para o processamento de metais, sendo amplamente utilizado na fabricação de moldes, peças automotivas e componentes mecânicos de alta precisão de uso geral.
A mesa possui dimensões de 1630x760 mm e suporta um peso máximo de peça de até 1500 kg, ideal para a usinagem de componentes pesados e volumosos em uma única fixação.
O equipamento oferece três tipos de configuração de veio: o Tipo 1 padrão com transmissão por correia e velocidade de até 8000 r/min, e as opções Tipo 2 e Tipo 3 de acoplamento direto de alta velocidade de até 12000 r/min.
A máquina opera de maneira padrão com o sistema CNC estável da série FANUC i, permitindo o processamento de códigos complexos e garantindo alta estabilidade operacional.
Sim, o equipamento é certificado sob as normas CE e ISO 9001, atestando sua conformidade com elevados padrões de segurança e gestão de qualidade.
Cada máquina passa por um processo rigoroso de controle. São fornecidos ao comprador o relatório completo de ensaio mecânico e uma inspeção de vídeo detalhada antes do despacho definitivo.
